HP175　ボンベ（密閉容器）内圧縮ガスの水分測定方法の検証

概要

今回は、圧力の異なる圧縮ガスの水分を露点温度計で測定し、結果を確認しました。
　１．　確認対象
　　□対象とした圧縮ガス　（種別と仕様）
　　　・窒素ガス（ボンベ充填）
　２．　測定の方法
　①圧縮ガス（窒素ガス）に減圧弁を取り付け、露点計に配管で接続する。
　②圧縮ガスの圧力を『0.8MPa』に調節し、数値が安定したら測定値を読み取る。
　③圧力を変えて同様に測定を行う。
　
　□測定した内容
　　圧縮ガスの圧力 ： 0.2 / 0.4 / 0.6 / 0.8MPa
　　（0.8MPaから0.2MPaにむけて測定を行った）
　□測定のイメージ

３．測定の結果

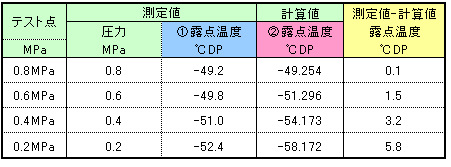

測定した結果は以下のようになりました。

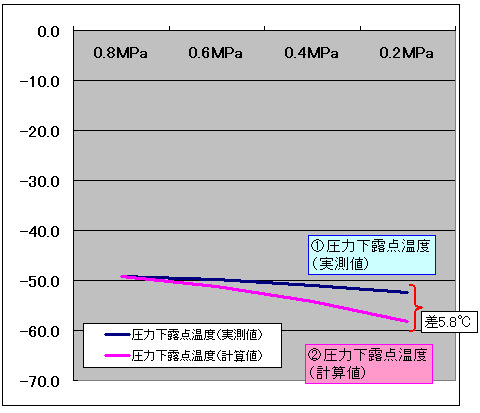

上表をグラフにすると、以下のようになります。
