HP168　温度センサ「熱源への挿入長さの違い」による指示値への影響(その3)

概要

□装置内の温度を測る温度センサは、一般的にある程度の長さを熱源に挿入しないと
　正しい測定ができないといわれます。
　前回、前々回の実験では、恒温槽（液槽：水/油）内にどの位の長さを挿入したら
　正しい測定ができそうか、また挿入長さが短い（浅い）場合、どのような影響が
　あるのか調べました。
　今回は今までの直径（3.2φ）と異なるセンサを用意し、結果を確認しました。
　１．　確認対象
　　□対象とした温度センサ
　　・タイプ：　測温抵抗体（Pt100Ω）
　　・直径　3.2mm/4.8mm/6.4mm　（前回までは3.2mmのセンサで実験）
　２．　測定の方法
　①恒温槽（液槽：油）を121℃に設定し、昇温する。
　②対象の温度センサを1cm挿入し、固定する。
　③標準温度計を、対象の温度センサ先端に近接させて設置する。
　　標準温度計のセンサは出来るだけ恒温槽に浸るよう、斜めに挿入する。
　④測定値が安定したら、測定値を読み取る。
　⑤挿入長を変えて同様に測定を行う。
　□測定した内容
　　対象センサの挿入長さ　： 1/2/3/5/10/15cm
　　恒温槽（液槽）設定温度 ： 121℃
　　対象センサの径　　　　　 ： 3種（3.2/4.8/6.4mm）

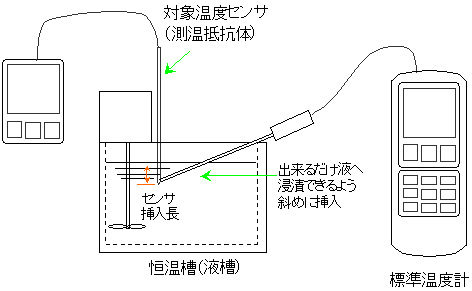

□測定のイメージ
測定の方法は前回と同様です。センサを変え、同じ測定を行います。

３．測定の結果

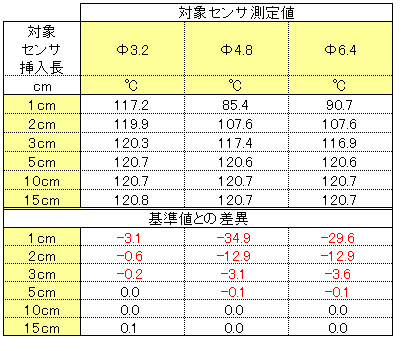

測定した結果は以下のようになりました。

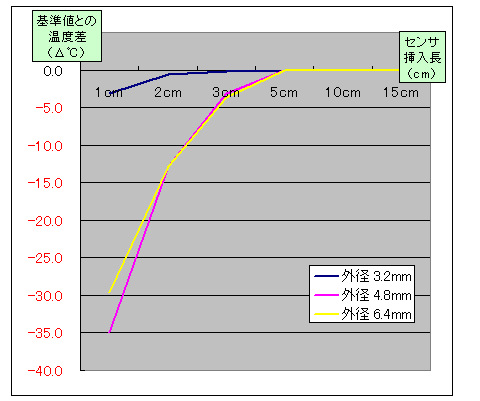

上表をグラフにすると、以下のようになります。

□今回の径の違う測定でもセンサ挿入長の目安である『径の15～25倍』を挿入した場合、
　誤差がごく少なくなる結果となりました。
