HP163 ハンディタイプ包装機の熱風温度を測定しました

概要

□　問い合わせの多い包装機の中から、薄いフィルムを加熱収縮させ、製品を包装する
　　際に使われる、ハンディタイプのシュリンク包装機の（熱）風の吹き出し方を、調べて
　　みる事にしました。
　　今回は、噴出し口の形状により場所ごとの温度に違いがあるのか、確認してみます。
　　（前回は、風速を確認しました。）
　１．　確認対象
　　□使用した機器
　　・ドライヤー　（定格風量：1.2m3/min）
　　　噴出し口は、①楕円（W 18×H 65mm)、②円形（φ48mm)　の2種。
　　　（今回は入手しやすい一般のヘアドライヤーを使用して実験しました。）
　　□使用した標準器　
　　　温度計
　　　　　指示部　　（フルーク社製　型式：52-2）
　　　　　センサ部　（山里産業社製　TC/T）
　　　　　 精度　　　　±0.7℃　（100℃時）
　２．　測定の方法
　①ドライヤー、温度計の電源を投入する。
　②ドライヤーで送風を行い、噴出し口の上部・中部・下部の3点の温度を測定する。
　③温度測定はドライヤーの噴出し口から0～80cmまで、10cmおきに行う。
　④ドライヤー先端部の楕円吹き出し口を取り外し（噴出し口が円形となる）、
　　 ②③同様に温度を測定する。
　□測定した温度（恒温槽の設定値）
　　噴出し口からの距離　10-80cm
　　各位置において、3点で風速を測定（上部、中部、下部）

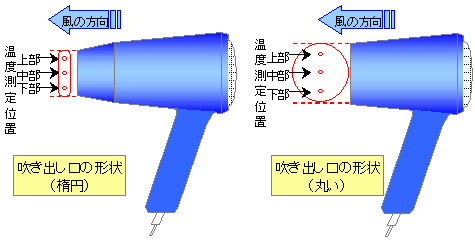

　　■測定のイメージ（楕円と円形の噴出し口）

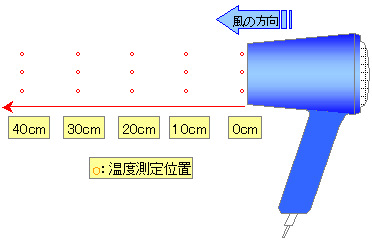

　　■測定のイメージ（風速の測定位置）

３．測定の結果
各距離で測定した結果は以下のようになりました。

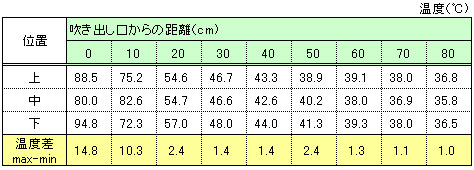

■楕円の噴出し口の場合の結果

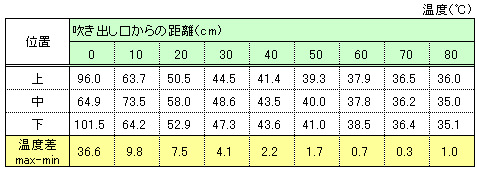

■円形の噴出し口の場合の結果

上表をグラフにすると、以下のようになります。
■楕円の噴出し口の場合のグラフ

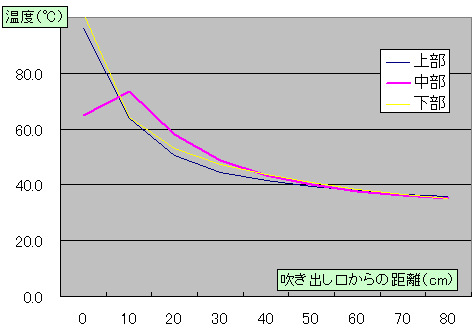

■円形の噴出し口の場合のグラフ

□今回テストしたドライヤーでは、楕円の噴出し口を付けている方が
　付けていない（円形）場合より温度のばらつきが少ない結果となりました。
