HP158 電気ホットプレートの表面温度分布測定の試行錯誤2
概要
□ 当社は、さまざまな設備の検証の一環として、温度を連続的に・複数の点で
測定する作業を実施しています。
前回、前々回は、ホットプレートの表面温度を測定するための、当社なりの工夫と
データについてお伝えしました。今回はさらに異なる測定方法で測定した
データについてお伝えします。
１． 確認対象
□使用した温度計
表面温度計 （安立計器製 AR-1500)
（ちなみに前回は、接触式表面温度計、前々回は熱電対
（Type T、先端露出タイプ）を使用しました）
２． 測定の方法
①ホットプレートを200℃に設定して運転
②温度が安定したら、ホットプレート各所の温度を非表面温度計で測定。

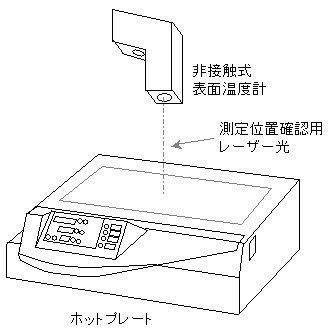

３． 測定のイメージ
測定の状況は以下の通りです。
４．測定の結果

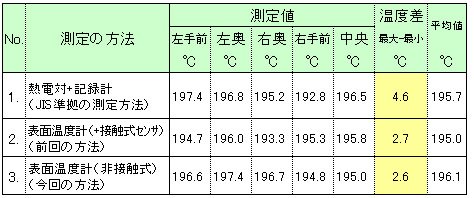

各パタンで測定した結果は以下のようになりました。

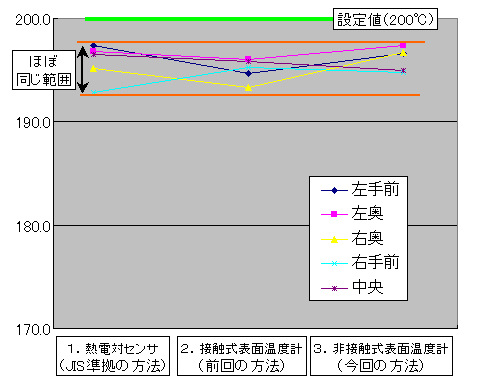

上表をグラフにすると、以下のようになります。
▼このページの「メルマガ記事」はこちら
メールマガジン 第195号 電気ホットプレートの表面温度分布測定方法の試行錯誤（その2）
