HP157 電気ホットプレートの表面温度分布測定の試行錯誤

概要

□ 当社は、さまざまな設備の検証の一環として、温度を連続的に・複数の点で
  測定する作業を実施しています。
  前回は、ホットプレートの表面温度を測定するための、当社なりの工夫と
  データについてお伝えしました。今回はさらに異なる測定方法で測定した
  データについてお伝えします。
 1. 確認対象
  □使用した温度計
   表面温度計 (安立計器製 AR-1500/S-221K)
   (ちなみに前回は、熱電対(Type T、先端露出タイプ)を使用しました)
 2. 測定の方法
 ①ホットプレートを200℃に設定して運転
 ②温度が安定したら、ホットプレート各所に表面温度計を当てて温度を測定。

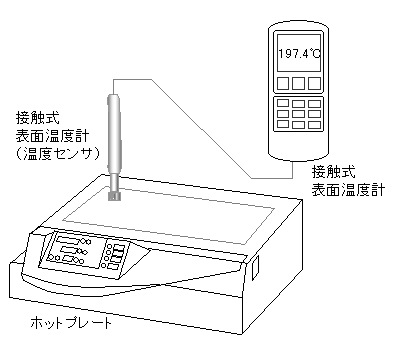

 3. 測定のイメージ
測定の状況は以下の通りです。
4.測定の結果

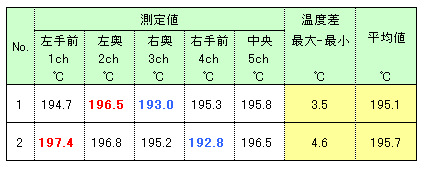

各パタンで測定した結果は以下のようになりました。

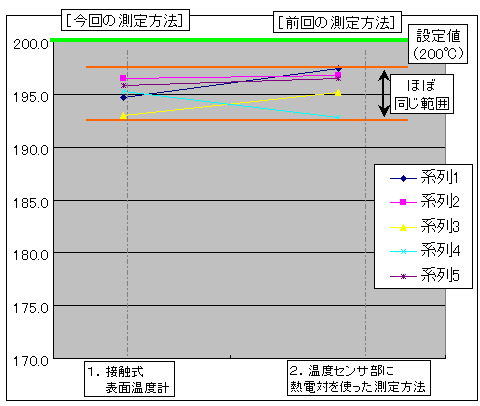

上表をグラフにすると、以下のようになります。
