HP153 不可解なオートクレーブ内部温度の記録状態の発生と解決

概要

　　□ 当社は、さまざまな設備の検証の一環として、温度を連続的に記録する作業を
　　　実施しています。
　　　今回は、オートクレーブの温度測定でみられた不可解なデータと、解決できた方法
　　　についてお伝えします。
１．測定の状況
　１．5本の温度センサをオートクレーブ各部に設置
　２．温度（121度）、時間（20分）を設定して運転
　３．オートクレーブ内部に蒸気が充満し、温度が上昇してきたが
　４．記録計の記録値が4.5℃程度の範囲でバラツク不可解な現象が発生　（結果１）
　５．原因を測定上のノイズと推定し、電源コンセントのアースを接続（接地）して
　　　再測定を実施　（結果２）

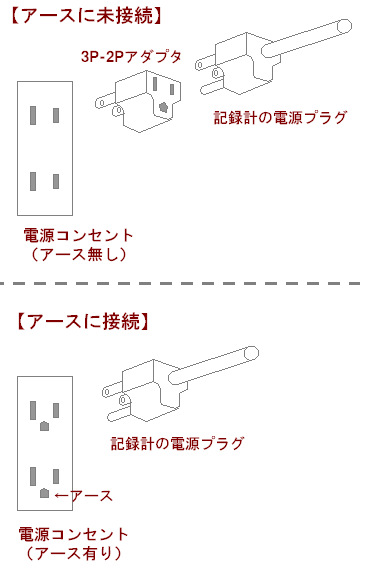

即ち、（結果１）の測定では記録計の電源コンセントのアースは未接続であり、（結果２）では接続した（下図参照）測定結果、ということです。

２．測定の結果

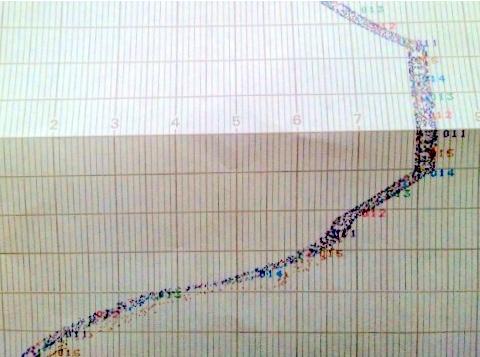

【結果１　アース未接続】

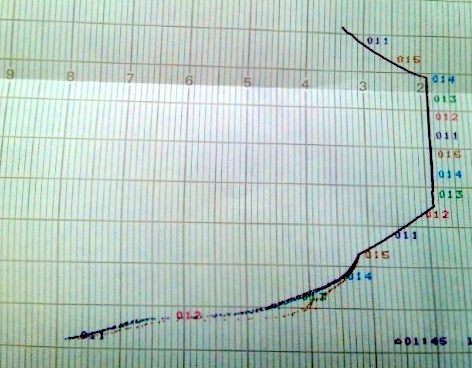

【結果２　アース接続】

測定の結果から、
　何らかの測定環境からのノイズの影響（結果１）は、アースを接続することにより影響を抑えられる事が分かりました。
