第363号 [ＩＱシリーズ]フロート式流量計は取付姿勢で指示値が変わる？

フロート式流量計は垂直取付でしか使えない？

この流量計は、多様なプロセスにおいて、液体やガスの流量を測定するために頻繁に使用されています。

その動作原理は単純明快です。テーパー管（円錐状の管）の中に、フロート（浮子）を入れたもので、流量の大小によりフロートが上下し、その釣り合う位置を読み取り流量を求めるものです。

[実験に使ったフロート式流量計の外観]

※この流量計は、垂直に取り付けて下さいとカタログに記載されていることもあり、取付姿勢でどれぐらい流量値が変化するか調べてみました。

流量が多くなると傾きによる誤差がでてくる

この実験は、一定流量（250ml/minと500ml/min）の状態で、流量計を傾斜０度から６度まで「１度ずつ」傾けて、流量指示値（フロートの位置）を確認しました。

実験に用いた流量計
　ニードルバルブ付マルチフローメータ
　型式：MODEL-1203
　メーカ：コフロック株式会社
　仕様：50～500ml　（Air）
　精度：F.S.±2%（計測ポイント）

□測定結果

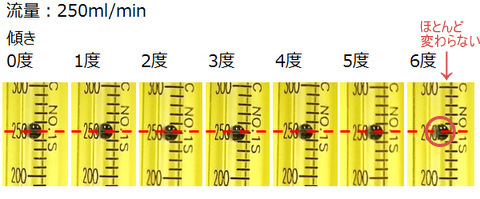

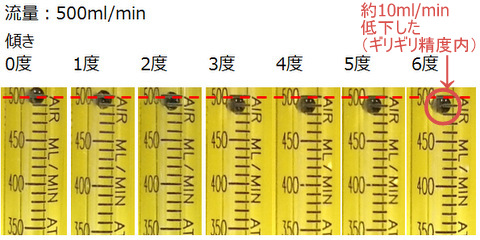

下の写真は傾き毎に写真を撮り、垂直にして目盛位置を合わせてあります。

■実験結果より
流量が中間の250ml/minでは、傾きによるフロートの位置に変化はなかったが、最大流量(500ml/min)では、傾きが2度ぐらいからフロートの位置(流量値)が低下した。

⇒今回の実験の結論としては、傾斜によって誤差が発生すると言えます。

※但し、上記の実験は、あくまで一例で、種々の条件により計測値は異なります。

どの程度の取付傾斜であれば問題ないのか！

実際の現場で、流量計を配管に取り付ける場合、流量計を垂直に取り付けることはなかなか難しいと考えられます。

□そんな時、どれぐらいの傾斜だったら誤差が出ないかが分かれば良いのに、と思うときがあります。

⇒今回の実験で感じたこととして、
　下図のように、2度、3度傾くと目視でも相当傾いていると感じました。

今回実験した流量計では、結果から6度（見た目で明らかに傾いた状態）の傾斜で、流量計の精度ギリギリだったので、見た目でほぼ真っ直ぐであれば、あまり問題にならないかとも考えます。
（※むろん傾斜が0度がベストなことはいうまでもありません）

取付けた状態（使用状態）で精度確認することをお勧めしています。

今回のフロート式流量計のように、カタログに取付姿勢が垂直などの条件が記載されている場合は、実際の現場環境が調整条件と変わることがありますので、必ず、使用環境で精度確認することをお勧めしています。

※当社は、
　この様な実験の方法や測定データ等のノウハウで、
　どんな環境においても、お客様に満足して頂ける
　作業をお届けする努力を続けています。

最後まで、お読みいただき有難うございました。
