第281号 キャリブレーションで使う測定器は使用環境（温度・湿度など）で基準値が変化する？

現場の温度によって、６ダイヤル抵抗器の抵抗はどれぐらい変化するのか？

>> 製薬等の工場では、キャリブレーションの対象となる計測器として、
　　温度計・圧力計・流量計など様々なものが使われています。

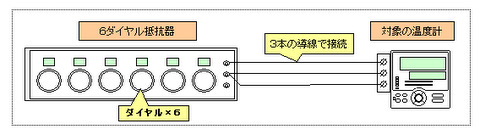

□ 例えば、温度で抵抗値が変化する特性を利用した（抵抗式）温度計は、
　　以下のような６ダイヤル抵抗器を使ってキャリブレーションします。

■ 今回は、この測定器（６ダイヤル抵抗器）の温度変化に対する抵抗値の
　　変化を調べました。

予想どおり、温度によって抵抗値が変化しました。

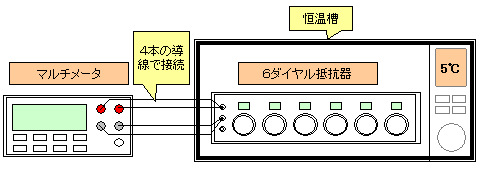

>> この実験は、６ダイヤル抵抗器を恒温槽内に入れて、
・夏冬の使用場所の温度を想定して、槽内を５℃、２５℃、４０℃の
　３段階に変えて
・各温度での６ダイアル抵抗器の抵抗値をマルチメータで測定しました。

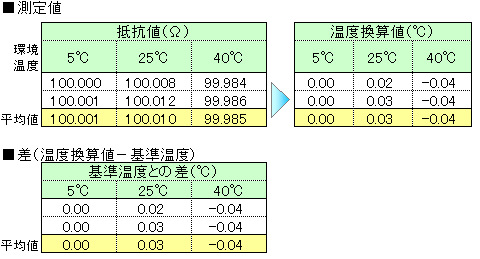

■ 測定結果
測定は5℃→25℃→40℃→5℃→25℃→40℃と、繰り返し2回行いました。

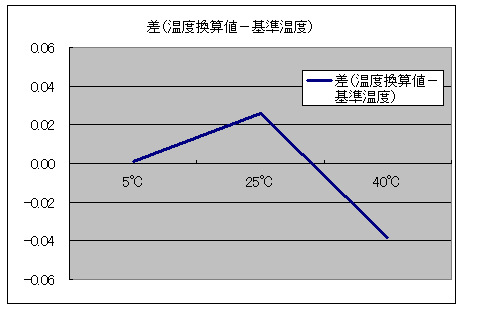

■ 差（温度換算値－基準温度）の平均値グラフ

□ 測定結果から
　・測定器の抵抗値は、恒温槽内の温度が高くなると、基準抵抗値との
　　差が大きくなる。
　・基準温度との差は、最大で－０．０４℃になった。
※ 但し、上記の実験は、あくまで一例で、種々の条件により計測値は
　　異なります。

基準温度との差による問題点を考えてみます。

>> 実際のキャリブレーションの実施現場では、刻々と温湿度等の環境が
　　変わることが当たり前の状況と思いますので
　　今回の実験結果のように、温度によって、基準になる抵抗値が変化
　　することになります。
□ そのような状況でキャリブレーションを実施すると
『基準温度が同じだが、その時々の現場の温度によって抵抗値が
　変化するため、対象の温度計の表示値が同じにならない』ことを
　解決する必要があり、
対策が難しく結構いやらしい問題が考えられます。

他の測定器も同様の実験をしてみます。

>> 次回 は、他の測定器の温度特性も調べて、同様の問題があるのか
　　調べてみます。
また、この様な問題の解決案も考えてみます。
