第274号 湿度計校正時の指示変化の仕方を調べました。

　湿度校正用溶液を使った湿度計校正で気になったこと

>> 当社では、製薬業界やビル空調など幅広く活用されている湿度計の
　 現場での校正方法のひとつに「湿度校正用溶液を使用する方法」を
　 使っています。
　この校正方法は
　　塩化ナトリウムや塩化リチウムなどの塩類の飽和水溶液を湿度の
　　標準にして湿度計を校正する方法です。
□ この方法で、湿度計を校正する場合、メーカによっては、
　　低湿度→高湿度の順番に実施することが求められています。
　そこで、指定されているからには”何か”あるのでは？と考え、
　湿度値の「低い方から高い方」と、あえてそれと逆の順番である
　「高い方から低い方」と順番を変えた時の、湿度計の指示値の変化の
　仕方を調べてみることにしました。

　時間毎の湿度指示値を測定しました。

>> 低湿→高湿と高湿→低湿と２つの順序で実験しました。

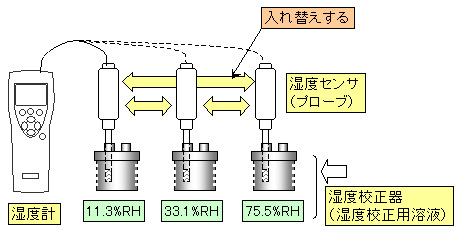

　実験の仕方は
　①３種類（11.3、33.1、75.5％ＲＨ）の湿度校正液
　　（湿度校正用溶液）を準備する。
　②湿度センサ（プローブ）を湿度校正器に挿入し、指示値の安定を
　　確認する。
　③次の湿度校正器にセンサを入れ替えし、５分毎の指示を１時間
　　測定する。
　④各順序で３パターン順次測定する。

［使用測定器の仕様］
　湿度計
　　メーカ：ヴァイサラ
　　型式：MI70/HMP77B
　　仕様：0～100%RH、-50～120℃
　　精度：1.0%RH、0.2℃（今回の試験環境での精度）

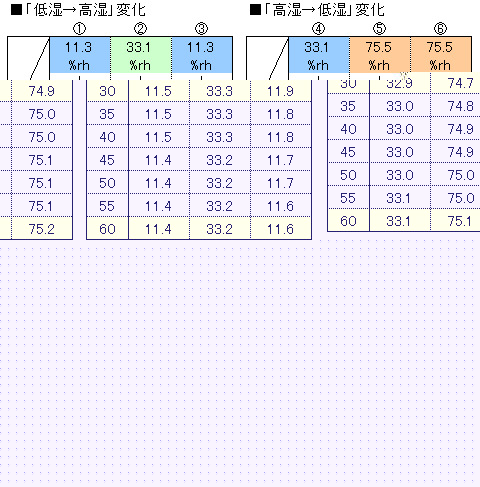

>> この実験結果です。

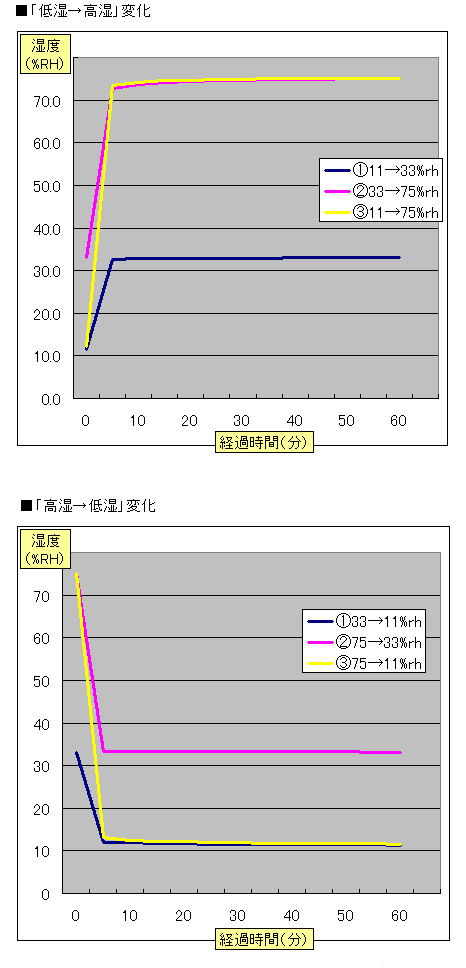

>> この実験結果のグラフです。

■ 実験結果の２つのグラフを見比べると
　①「低湿→高湿」と「高湿→低湿」の２つの順序とも、変化の
　　仕方はほぼ同じ
　②また二つとも、30分程度で安定しだして、60分経つと安定
　　したと思われる
※ 但し、上記の実験は、あくまで一例で、種々の条件により
　　計測値は異なります。
　実際に確認する前は、「高湿→低湿」時の方が安定に時間が
　掛かるなど、目立った変化の差がでるのではないか？と想定
　していたので、この実験でそれほど違いがなかった事は意外でした。

　６０分程度は安定時間が必要と考えられます。

>> 今回の実験結果から
　グラフ上では5分後にはかなり入れ替えた先の湿度に近い結果と
　なっていますが、数値を見ると徐々に変化しています。
　周囲環境や測定条件にもよると思いますが、
　現場での湿度校正時には、６０分程度の安定時間が必要と考えます。
