第252号 チューブ式定量ポンプの流量が直線的に変わるか確認しました

——————————————————————
そもそも、チューブ式定量ポンプとは
——————————————————————
>>ご存知のように、チューブ式定量ポンプとは弾力性のあるチューブを
  ローラでしごいて管内の液体を押し出す方式のポンプの一種です。
長所として
 ・ローラの一回転で押出される容量が一定になる。
 ・ポンプ自体が液体に接触しない。
 などの特徴があるので、定量の液剤供給が必要な洗浄機・医療機器や
 少量の分注(溶液を一定量に分ける)をおこなうケミカルプラントなどに
 用いられます。
■そこで、バリデーションしたい項目として、まず、流量の直線性
 (流量設定を増やした時に設定通りに実流量が増えていくか?)を
 調べました。

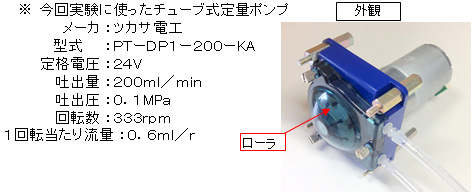

※今回実験に使ったチューブ式定量ポンプ
——————————————————————
流量はほぼ直線的に変化しました。
——————————————————————

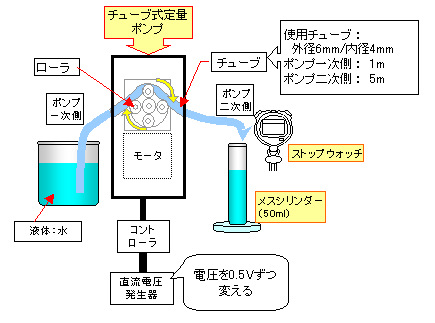

>>今回の実験は、チューブ式定量ポンプの
 (1)電圧電流発生器で電圧を0.5Vずつ変えて、流量設定を増やす。
 (2)各設定流量で送り出された水をメスシリンダーで受ける。
 (3)メスシリンダーが満タン(体積:50ml)になるまでの時間を
   ストップウォッチで測定し実流量を確認する。
[測定に使ったメスシリンダーとストップウォッチの仕様]
1.メスシリンダー
  メーカ :SIBATA
  型式  :50ml
  精度  :±0.25ml at20℃
2.ストップウオッチ
  メーカ :セイコー
  型式  :S051-4000

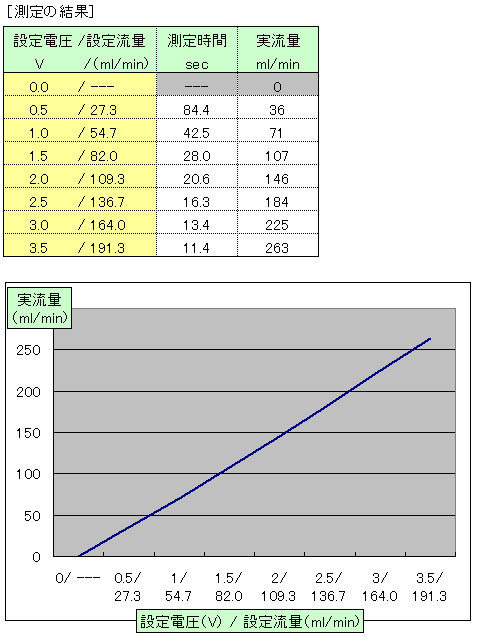

■実験結果から
 チューブ式定量ポンプの長所どおり、ほぼ真っ直ぐな直線性を
 示しました。
※但し、上記の実験は、あくまで一例で、種々の条件により計測値は異
 なります。
——————————————————————
実験から見えてきたバリデーションの注意ポイント
——————————————————————
>>流量の直線性をバリデーションするときの注意ポイントと対策を考えました。
①測定体積が小さいため、流量が大きくなると誤差が大きくなる。
 →考えられる対策:メスシリンダーの容量を可能な限り大きくする。
②ストップウォッチを押すタイミングが人によってばらつくため、時間で
 演算した流量値に誤差が生じる。
 →考えられる対策:測定回数を増やしてバラツキの影響を小さくする。
③メスシリンダーは目盛が20℃で保証されているため、測定する
 水の温度で誤差が生ずる。
 →考えられる対策:水の温度を一定にして、20℃との差を補正する。
■実際のバリデーションの検証作業においては、このような注意ポイントを
 考慮する必要があると考えます。
※ 次回は、2つ目の流量の再現性(流量設定を上昇、下降繰り返
  しても設定流量通りになるか?)を実験したいと思います。
■当社は、
 この様な実験の方法や測定データ等のノウハウで、どんな環境に
 おいても、お客様に満足して頂ける作業をお届けする努力を続けています。
