No.146　装置で温度計のセンサを取付けたまま校正する方法の検証（測温抵抗体センサ使用）

１． 測定の概要

装置で温度計を取付けたまま、基準となるセンサを近接させて校正する方法を検証します。
このページでは、測温抵抗体センサを用いる場合について記載します。
１．１　確認対象
　　タイプの異なる2種類のセンサを準備しました。

　　
１．２　測定の方法
　①温度センサを記録計に接続する。
　②恒温槽を50℃に設定し、運転する。
　③恒温槽の温度が安定したら、温度センサを恒温槽に挿入し、温度の変化を測定する。
　　
　【検査項目】
　　測定する温度　：　50℃（恒温槽）、15℃（室温）
　　データ収集間隔：　2秒
　　シース測温抵抗体2本、フィルム測温抵抗体2本、及びシース測温抵抗体とフィルム測温抵抗体を比較します。

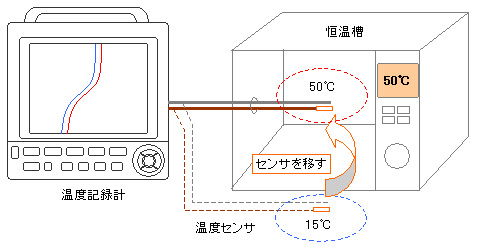

１．３　測定のイメージ

２． 測定の結果

測定結果をグラフにすると、それぞれ以下のようになります。

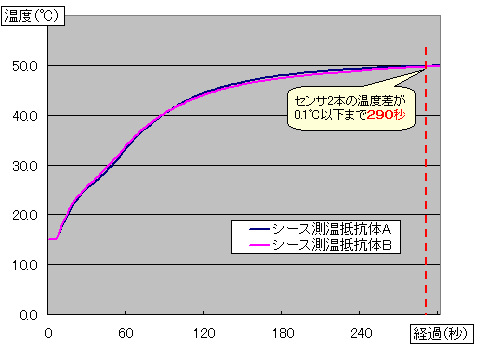

①シース測温抵抗体　2本の比較

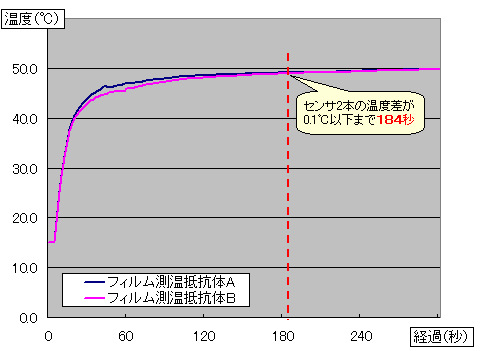

②フィルム測温抵抗体　2本の比較

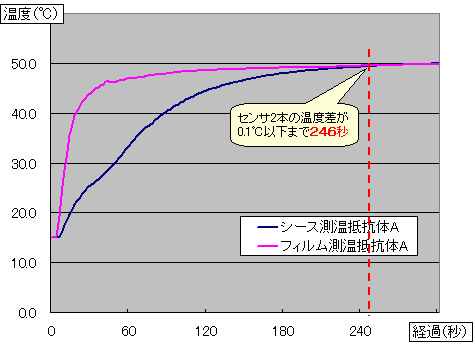

③シース測温抵抗体とフィルム測温抵抗体の比較
