No.142 装置で温度計のセンサを取付けたまま校正する方法の検証(準備1b 熱電対センサ応答性)

1. 測定の概要

装置で温度計を取付けたまま校正する方法の検証の準備として、

検証に用いる2種類の熱電対センサの誤差と、応答性を確認します。

このページでは、熱電対センサの「応答性※」について記載します。
※ここで、応答性とはセンサの温度が測定対象物の温度に近づく速度(時間)を指します。
 (因みに、温度変化量の63.2%に達するまでの時間を「時定数」といいます。)
1.1 確認対象
  タイプの異なる2種類のセンサを準備しました。

1.2 測定の方法
 ①温度センサを記録計に接続する。
 ②恒温水槽を50℃に設定し、運転する。
 ③恒温水槽の温度が安定したら、温度センサを恒温水槽に挿入し、温度の変化を測定する。

 【検査項目】
  測定する温度 : 0℃(クラッシュアイス+水) → 50℃(恒温水槽)
  データ収集間隔: 2秒
  シース熱電対2本、被覆熱電対2本、及びシース熱電対と被覆熱電対を比較します。

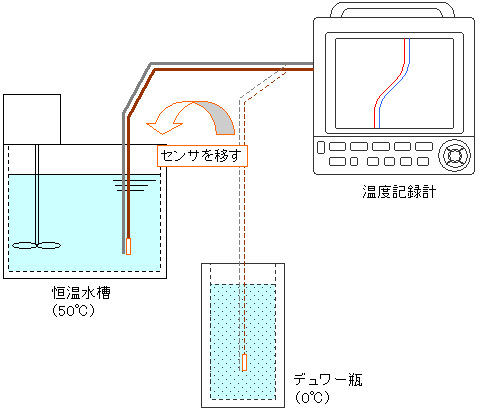

1.3 測定のイメージ

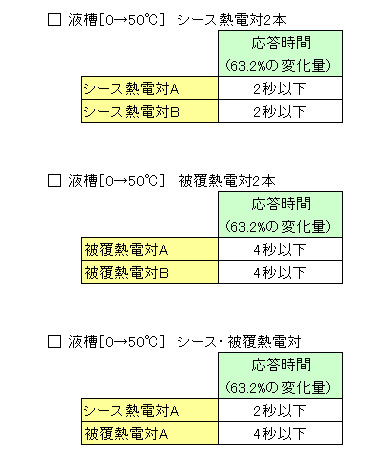

2. 測定の結果

測定結果をグラフにすると、それぞれ以下のようになります。

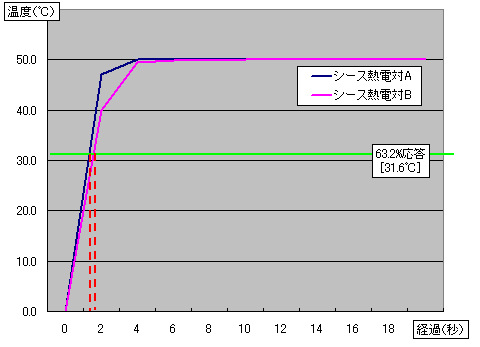

①シース熱電対 2本の比較

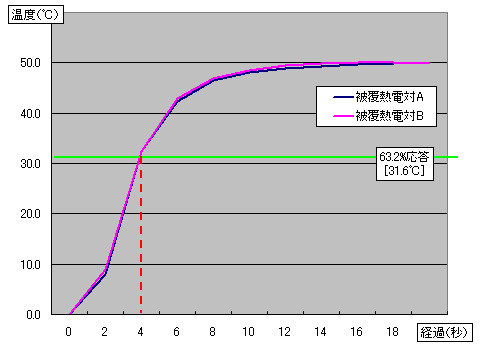

②被覆熱電対 2本の比較

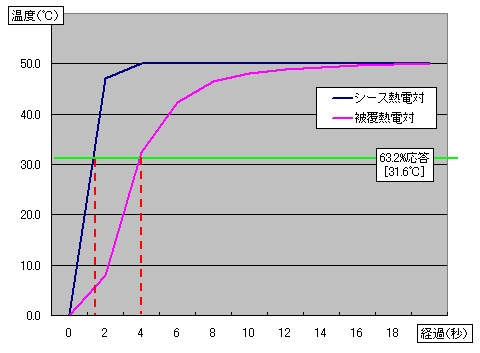

③シース熱電対、被覆熱電対の比較
今回準備したセンサでは、シース熱電対が被覆熱電対より応答速度が速い事が分かりました。
