No.141 装置で温度計のセンサを取付けたまま校正する方法の検証(準備1a 熱電対センサ精度)

1. 測定の概要

装置で温度計を取付けたまま校正する方法の検証の準備として、

検証に用いる2種類の熱電対センサの誤差と、応答性を確認します。

このページでは、熱電対センサの「誤差」について記載します。
1.1 確認対象
  タイプの異なる2種類のセンサを準備しました。

1.2 測定の方法
 ①温度センサを記録計に接続する。
 ②恒温水槽を検査する温度に設定し、運転する。
 ③温度が安定したら、各センサの測定値を読み取る。

 【検査項目】
  測定する温度 : 0℃ / 25℃ / 50℃

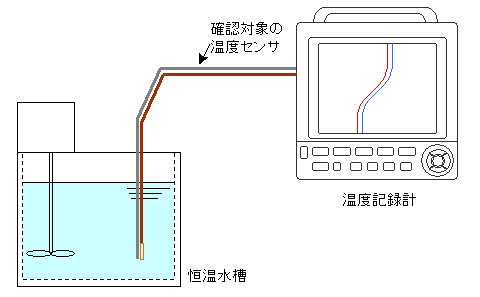

1.3 測定のイメージ

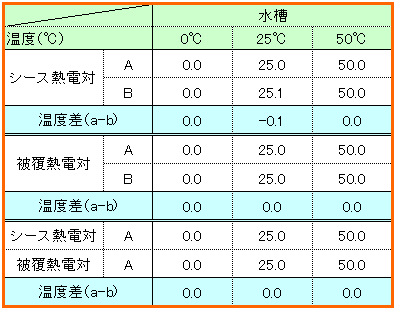

2. 測定の結果

今回使用する2種のセンサ間の誤差はほぼない(あっても0.1℃)である事が分かりました。
