No.140　露点温度測定時の配管材質による測定値の違い

１． 測定の概要

圧縮空気、窒素ガスなどの品質（露点温度）測定に使用する配管材質により

露点温度がどのように影響するかを確認します。

１．１　測定対象
　　□窒素ガス
１．２　使用する測定器
　　□露点温度計（ヴァイサラ製　MI70/DMP74B）
　　　測定範囲　-70～+30℃DP
　　　精度　　　　　±2℃
１．３　測定の方法
　①窒素ガスボンベに減圧弁を取り付ける。
　②ステンレス（SUS316）製の配管で、減圧弁～露点測定用サンプリングセル間を
　　　接続する。
　③窒素ガスを流し、露点温度が安定したら測定値を読み取る。
　④配管をウレタン樹脂製のもの（1m、3m）にそれぞれ取り替え、同様に測定を行う。
　　
　【検査項目】
　　測定する項目　：　露点温度

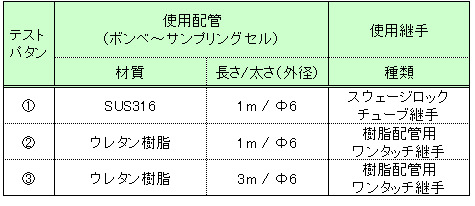

　　確認する配管と継手の種類は以下のとおり。

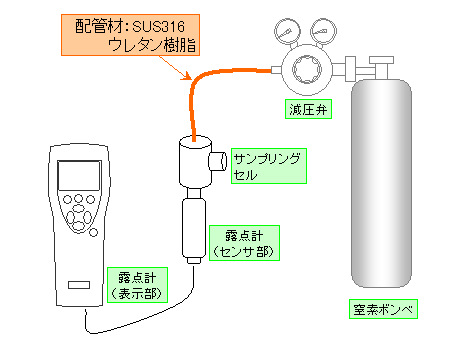

１．４　測定のイメージ

２． 測定の結果

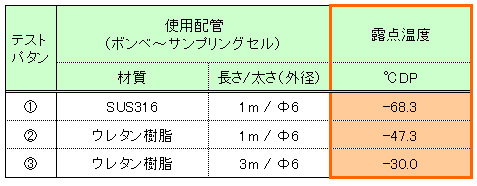

　配管の材質にステンレス（SUS316）、ウレタン樹脂を用いたときの

　露点温度の測定結果は以下のようになりました。

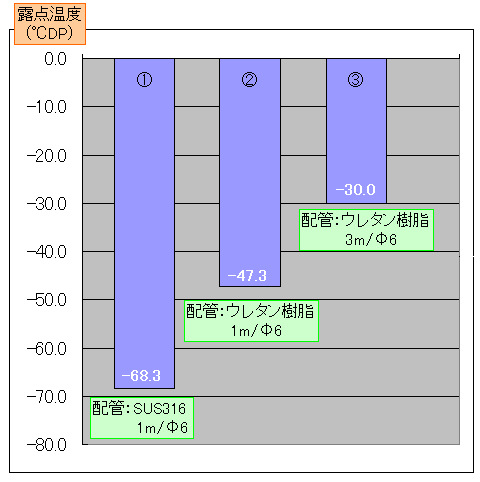

上記の測定結果をグラフにすると、以下のようになります。

※今回の測定では、同じ長さの配管でも、露点温度で20℃以上の差が出ることが分かりました。
