No.139　油分簡易測定キット内にエアーを通過させたときの油分変化の検証

１． 測定の概要

圧縮空気の油分量を測定する簡易測定キットに、結構汚れた（濃度が高い）圧縮空気を

通気した後、エアーポンプでエアーを通気した場合に、付着油分がどのように変化

するか確認します。
１．１　測定対象
　　□圧縮空気の油分簡易測定キット
　　　〔使用する検知管〕
　　　　・メーカ　　光明理化学工業
　　　　・測定範囲　0.3～5mg/m3　（油分量）
　　　　・型式　　　602SP
　　□エアーポンプ（吐出流量　5l/min（無負荷時））
１．２　測定の方法
<汚れた圧縮空気の油分量の測定>
　①コンプレッサーに圧縮空気の品質測定セットを設置する。
　②測定セットに検知管を取り付け、規定圧力・時間で通気を行う。
　③規定時間が経過したら検知管を取り外し、数値を読み取る。　
　　　油分により検知管が黄色→淡い水色に変色するので、その境界を読み取ります。
<エアーポンプでエアーを通気>
　④次に、エアーポンプに油分量簡易測定キットを取り付け、一定時間（5～20分）

　　　通気します。
<清浄なガスを通気した時の油分量の測定>
　⑤次に、油分量簡易測定キットに検知管と窒素ボンベを接続し、規定圧力・時間で

　　　通気を行う。
　⑥規定時間が経過したら検知管を取り外し、数値を読み取る。
　　
　【検査項目】
　　測定する項目　：　油分量
　　清浄ガスを通気する時間　：0/5/10/15/20分

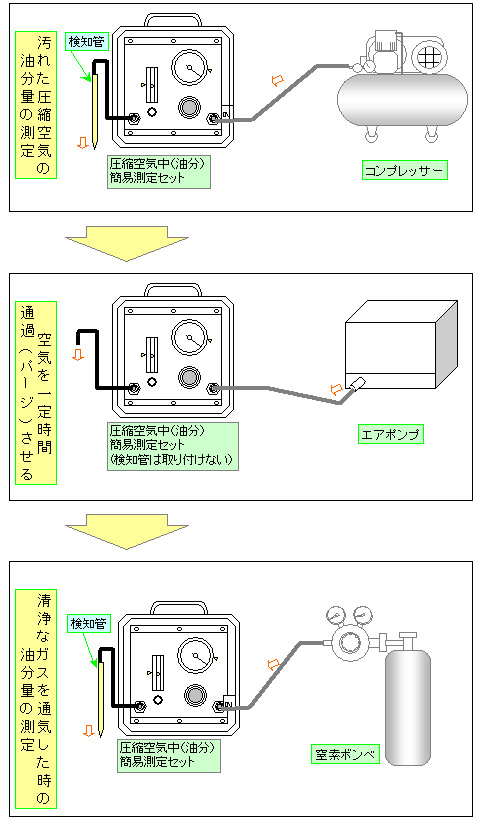

１．３　測定のイメージ

２． 測定の結果

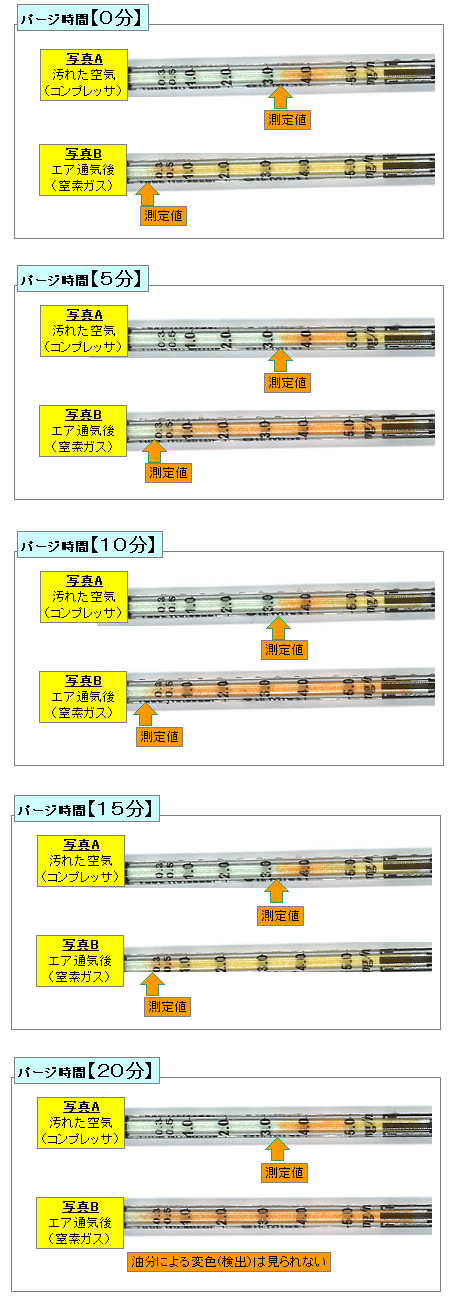

　コンプレッサでの測定（写真A)後、エアーポンプに接続して一定時間通気し、

　その後測定した結果（写真B)は以下のようになりました。

※今回の測定では、20分間通気した後で、油分による変色が見られない（検出できていない）ことが分かりました。
