No.138　圧縮空気の『品質測定用減圧チューブ』内の付着汚れの影響

１． 測定の概要

圧縮空気の圧力を、配管の長さ・細さによる抵抗で減圧するための『品質測定減圧チューブ』内に付着した汚れ（微粒子）の残留の影響が、どの程度で無くなる（キレイになる）か、確認します。
１．１　測定対象
　　『品質測定減圧チューブ』　外径6mm/内径4mm、　長さ20m
　
　　□使用する測定器
　　　　・品名　　：　パーティクルカウンタ
　　　　・メーカ　：　日本カノマックス
　　　　・型式　　：　3886
１．２　測定の方法
　①コンプレッサーに『品質測定用減圧チューブ』を設置する。
　②コンプレッサー、バルブを操作し『品質測定用減圧チューブ』内に通気を行う。
　　　（配管の中が汚れた状態になる）
　③次に、窒素ボンベに『品質測定用減圧チューブ』を取り付け、通気すると同時に、
　　　微粒子測定を開始する。30秒ごとに測定値を読み取る。
　
　【検査項目】
　　測定する項目　：　微粒子数（清浄度）
　　

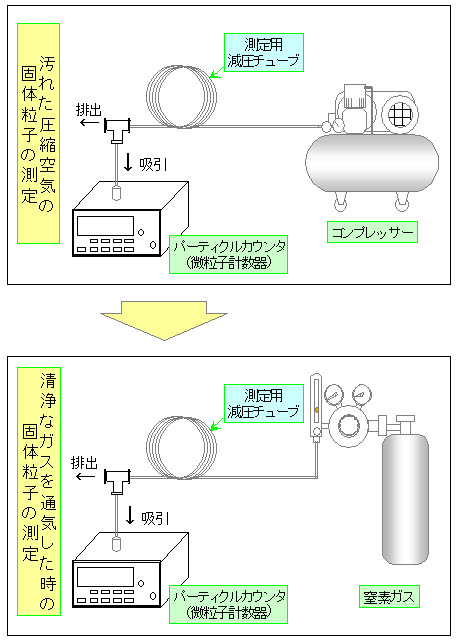

１．３　測定のイメージ

２． 測定の結果

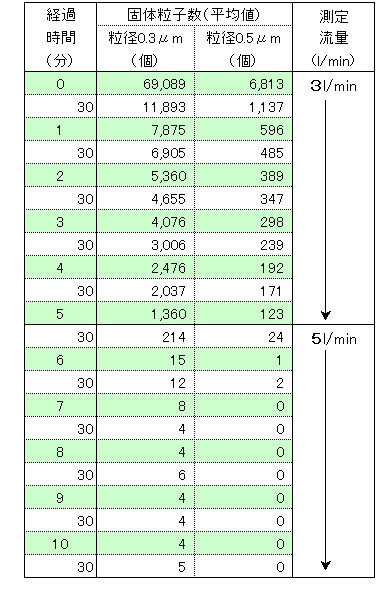

□測定の結果、以下のようになりました。

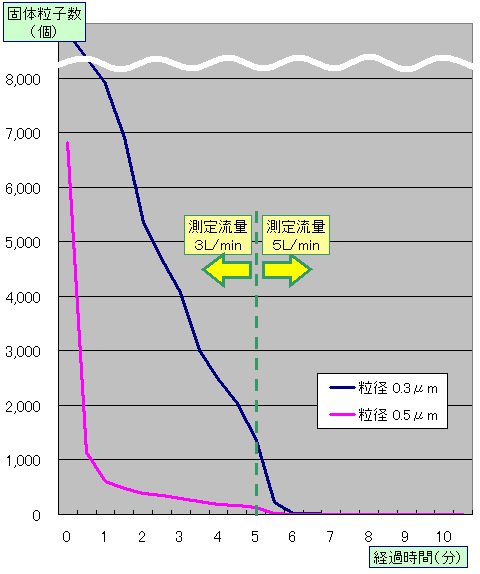

□測定値をグラフで表すと以下のようになります。
