No.137　圧縮空気（油分量）の簡易測定キットの検証

１． 測定の概要

圧縮空気の品質測定項目の内、油分量は検知管メーカの機器を用いて使用していますが

新たに「簡易油分測定キット」を製作したため、通常の測定機器との測定性能を比較し、

現状確認のための油分測定を行う事に問題ないか確認します。
１．１　測定対象
　　検証の対象　　　　：圧縮空気の簡易油分測定キット　（汎用品の組み合わせ）
　　通常の測定機器　：圧縮空気の油分量測定セット　（メーカ専用品）
　
　　□使用する検知管
　　　　・メーカ　　光明理化学工業
　　　　・測定範囲　0.3～5mg/m3　（油分量）
　　　　・型式　　　602SP

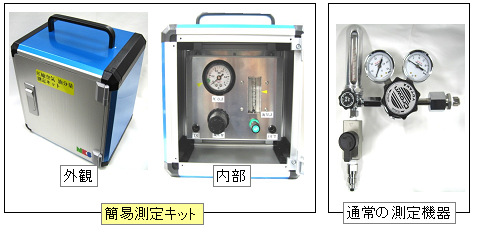

□圧縮空気の「簡易油分測定キット」と「通常の測定機器」の外観

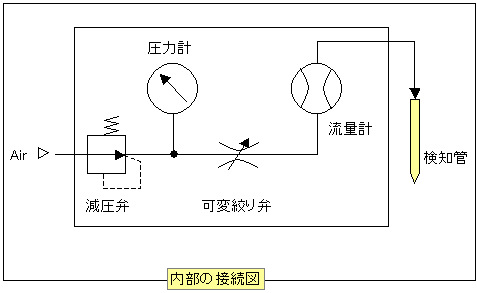

□「簡易油分測定キット」内部の接続図は以下のとおりです。

１．２　測定の方法
　①コンプレッサーに圧縮空気の簡易油分測定キットと、通常の測定機器を設置する。
　②各測定セットに検知管を取り付け、規定圧力・時間で通気を行う。
　③規定時間が経過したら検知管を取り外し、数値を読み取る。　
　　油分により検知管が黄色→淡い水色に変色するので、その境界を読み取ります。
　【検査項目】
　　測定する項目　：　油分量

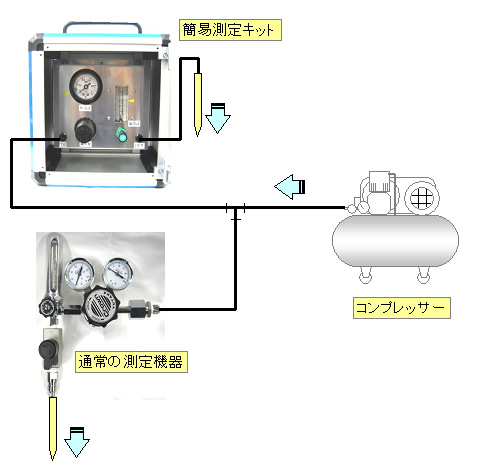

１．３　測定のイメージ

２． 測定の結果

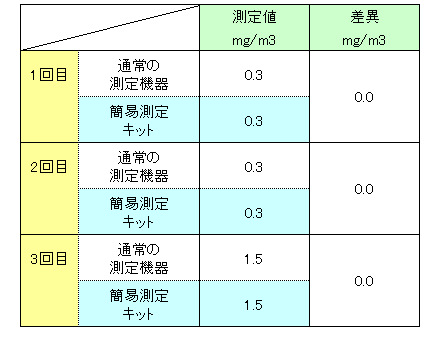

　「通常の測定機器」と「簡易測定キット」の測定結果は以下の通りとなりました。

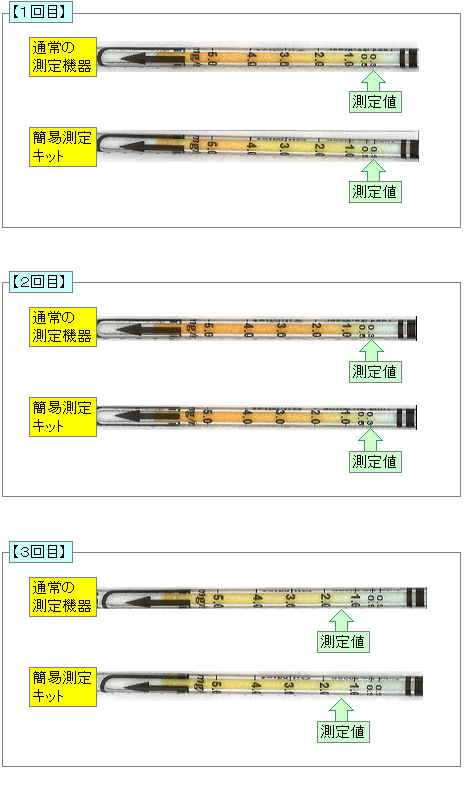

各測定での検知管の状態は以下の通りです。

※測定値は検知管より読み取った値です。（写真では色の境界が少し見にくい箇所があります）
