No.134　自記式温湿度計の設置姿勢による誤差

１．測定の概要

自記式の温湿度計は平らな所に設置して使用するものですが、機器が傾いたときに

指示値にどのように影響するかを確認します。

１．１　測定対象
　　・型式　　　　　：　NSII-Q　（シグマⅡ型温湿度記録計）
　　・メーカ　　　　：　佐藤計量器
　　・測定範囲　　：　温度：-15～40°　/　湿度：0～100%RH
　　・精度　　　　　：　温度：±1℃　/　湿度：±3%RH
　　・測定方式　　：　温度：バイメタル　/　湿度：毛髪
　　■今回測定した温湿度計→
　　　（写真は（株）佐藤計量器製作所様のHPより引用）

１．２　測定の方法
　①恒温槽に自記式温湿度計を設置する。
　②恒温槽の温度を25℃に設定して運転を開始する。
　③恒温槽の温度が安定したら、自記式温湿度計の温度及び湿度の指示値を読み取る。
　④自記式温湿度計の傾きを変えて、同様に指示値を読み取る。
　　
　【検査項目】
　　設定する温度： 25℃
　　確認する角度　：18°/9°/0°（水平）/-9°/-18°

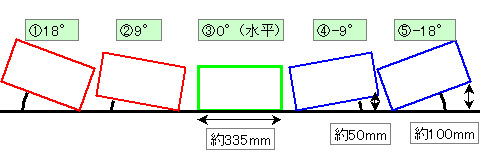

　　　　　　　　　　　　　※傾きの方向は下図参照
１．３　傾きの方向
