No.133　全浸没タイプ温度計の露出による温度差と補正の例

１．測定の概要

本来、温度計の示す位置まで液に沈めて使うタイプのガラス製温度計を、一部しか沈めずに使用すると、本来の使い方で測定した値と差が出ます。

この差に対し「露出部分の補正」という方法で「補正」した場合、本来の方法で測定した値とどのような違いが出るかを確認します。

１．１　測定対象
　　・型式　　　　　：　H-6S　（シンワ製）
　　・測定範囲　　：　-35～50℃
　　・精度　　　　　： ±1℃
　　・寸法は、φ6mm、長さ300mm

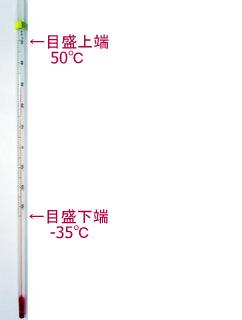

　　■今回測定したガラス製の棒状温度計→
　
　　指示する目盛りまで対象の液に挿入して
　　使う『全浸没タイプ』です。
　　その他のタイプはコチラで紹介しています

１．２　測定の方法
　①恒温水槽にPPボールを浮かべる。
　　（槽表面からの放熱を防止し、槽内温度を均一にする）
　②恒温水槽の温度を30℃に設定して運転を開始する。
　③恒温水槽の温度が安定したら、温度計を水槽内に目盛下端（-35℃）まで挿入し、
　　　指示を読み取る。
　④次に、温度計を水槽内に、赤色液が指示する目盛まで挿入し、指示を読み取る。
　⑤恒温水槽の温度を50℃に設定し、同様に『目盛下端』と『指示目盛』まで挿入し、
　　　指示を読み取る。
　⑥砕氷と水で0℃にした保温瓶を用意し、同様に指示を読み取る。
　⑦各測定値を読み取る時、温度計の露出部分の温度を別の温度計で測定する。
　⑧露出部分の補正（1.4項参照）を行って補正値を算出し、測定値を補正する。
　　
　【検査項目】
　　設定する温度： 0℃ / 30℃ / 50℃
　　測定する挿入長：目盛下端（-35℃） / 赤色液が示す指示部

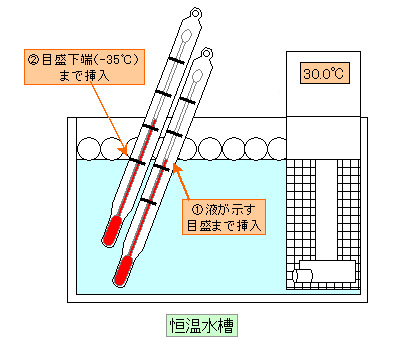

１．３　測定の状況

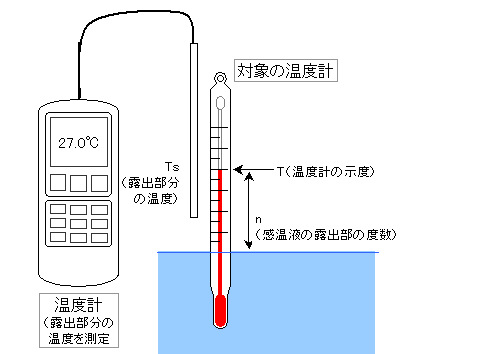

１．４　露出部分の補正
補正式は以下の通りです。
ΔT＝nK（T-ts)
ΔT：補正値　　　　　　　　　　　　　（測定値に加える値）
ｎ：感温液の露出部分の度数　　（感温液柱の露出部の長さを1度の目盛間隔で除した値）
ｋ：感温液のガラスに対する　　　（赤液の場合は1/900）
　　見かけの熱膨張率
T：示度　　　　　　　　　　　　　　　　（温度計の読み値）
ts：露出部温度　　　　　　　　　　　（周囲の温度。今回は27℃）
