No.127　シリンジポンプの吐出速度の測定

１．測定の概要

シリンジポンプに水を入れたシリンジをセットし、吐出量を連続的に測定することで、シリンジポンプが一定速度で吐出できることを確認します。
１．１　測定対象
　□シリンジポンプ
　　・TE-331S　（テルモ社製）
　　・流量設定範囲　： 0.1～150.0ml/h（0.1ml/hステップ）
　　・流量精度　　　　：機械精度　±1％以内
　　　　　　　　　　　　　　シリンジを含む精度　±3％以内
　　・シリンジサイズ　： 10/20/30/50ml　（今回は50mlのシリンジでテスト）
１．２　使用した測定器
　□電子天秤
　　・型式　：　AG285　（メトラー・トレド製）
　　・秤量　：　210/81g　（最小目量：0.1mg/0.01mg)
　□ストップウォッチ　・・・吐出時間の測定用
１．３　測定の方法
　①電子天秤に水測定用の容器を設置する。
　②水温を測定し、水の密度を求めた後、シリンジを水を満たし、シリンジポンプに
　　　設置する。
　③シリンジポンプの吐出速度を『150ml』にセットし、運転を開始する。
　④時間測定を開始し、シリンジポンプからの吐出量（質量）を一定時間毎に測定する。
　⑤上記測定を『15ml』の吐出速度でも同様に行う。

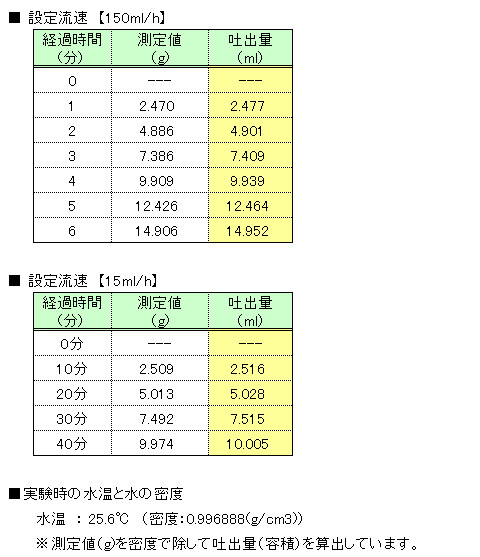

　⑥測定した質量を水の密度で除して、容積を求める。
　
　【検査項目】

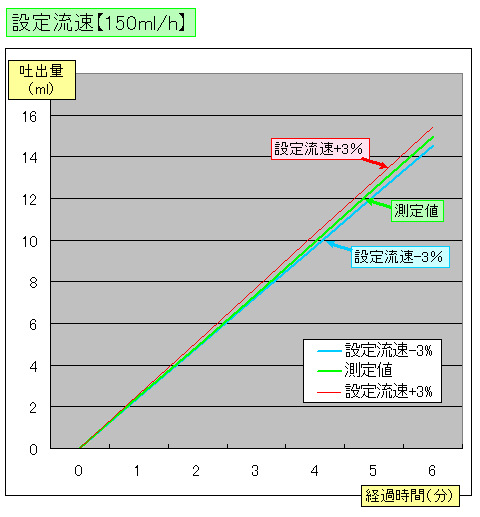

　　設定する吐出量：150ml/h、15ml/h

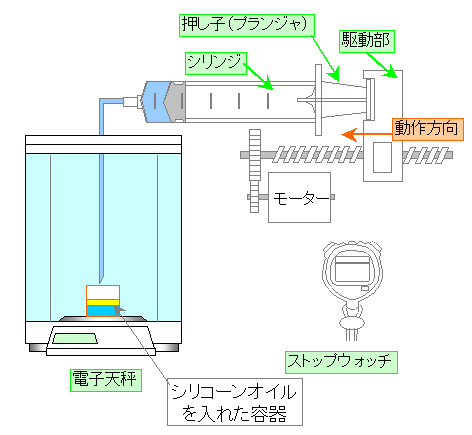

１．４　測定の状況
