No.126　シリンジポンプの移動速度の測定

１．測定の概要

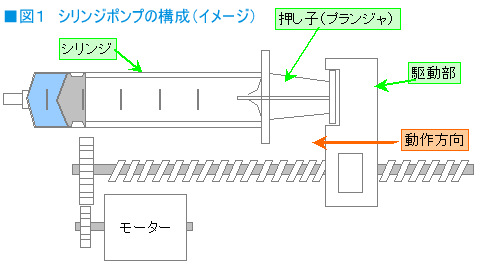

シリンジポンプを動作させ、押し子（プランジャ）の移動距離を連続的に測定することで、一定速度で移動することを確認します。
１．１　測定対象
　□シリンジポンプ
　　・TE-331S　（テルモ社製）
　　・流量設定範囲　： 0.1～150.0ml/h（0.1ml/hステップ）
　　・流量精度　　　　：機械精度　±1％以内
　　　　　　　　　　　　　　シリンジを含む精度　±3％以内
　　・シリンジサイズ　： 10/20/30/50ml　（今回は50mlのシリンジでテスト）

１．２　使用した測定器
　□レーザー変位計　・・・非接触で物体までの距離を測定する
　□記録計　・・・レーザー変位計からの出力信号を記録する

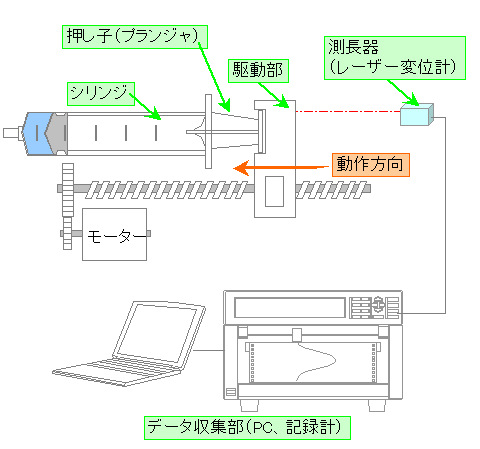

１．３　測定の方法
　①シリンジポンプの駆動部の距離が測定できるように、レーザー変位計を固定する。
　②駆動部の距離が測定できるようにレーザー変位計を固定する。
　③レーザー変位計からの距離の信号を記録計に接続する。
　④シリンジポンプの吐出速度を『150ml』にセットし、運転を開始する。
　⑤駆動部の移動距離を一定時間毎に測定し、スタート点からの距離を求める。
　⑥上記測定を『シリンジ無し』『シリンジ有り（水無し）』『シリンジ有り（水有り）』
　　　それぞれで測定する。
　⑦吐出速度を変え、同様に測定を行う。
　

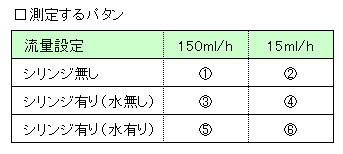

　【検査項目】
　　測定するパタン：『シリンジ無し』『シリンジ有り（水無し）』『シリンジ有り（水有り）』
　　設定する吐出量：150ml/h、15ml/h
