No.125　移動速度の測定方法の例

１． 測定の概要

設定した速度で移動する装置を用意し動作させ、連続的に測定することで一定速度で移動することを確認します。
１．１　測定対象
　□XY走査装置
　　・システム概要：X-Yの2軸で高精度に位置決め、走査可能な装置
　　　今回の測定では、X軸方向のみに、一定速度で駆動させます。
　
　
１．２　使用した測定器
□レーザー変位計　・・・非接触で物体までの距離を測定する
□記録計　・・・レーザー変位計からの出力信号を記録する
１．３　測定の方法
　①XY走査装置の駆動部に移動させる物体（移動体）を取り付ける。
　②移動体までの距離が測定できるようにレーザー変位計を固定する。
　③レーザー変位計からの距離の信号を記録計に接続する。
　④X軸方向に『0.1mm/sec』の速度で移動体が動くようにセットし、駆動する。
　⑤移動距離を一定時間毎に測定し、スタート点からの距離を求める。
　⑥設定速度を変え、同様に測定を行う。
　【検査項目】
　　設定する移動速度　：　0.1 / 0.5 / 1.0 / 5.0 / 10.0 / 50.0(mm/sec)

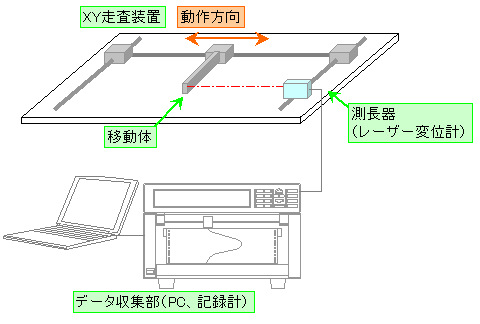

１．４　測定の状況

２． 測定の結果

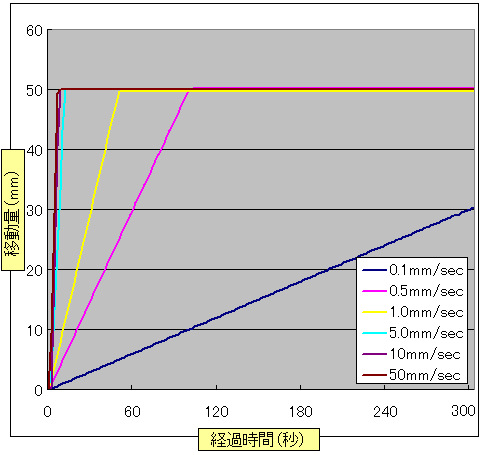

一定時間毎の移動体の移動距離は以下のようになりました。

・各設定速度において、一定速度で動いていることをキチンと測定できています。

---
