No.120　風量測定時のダクト経路による測定値の違い

１． 測定の概要

１．１　対象設備
□送風機
　メーカ：昭和電気
　型式：SB-151-R3A3
　定格：2.0m3/min　（60Hz）
□ダクト（風洞）

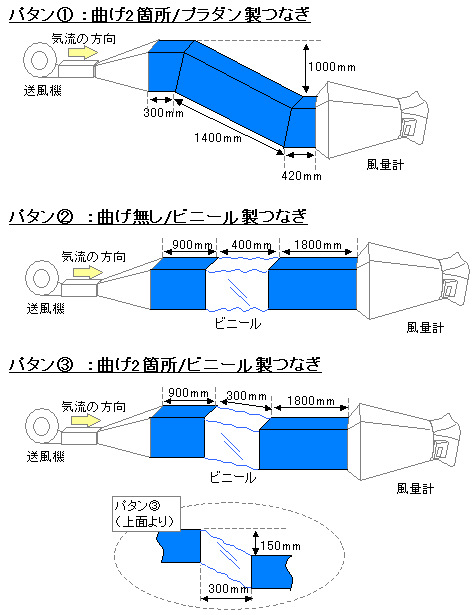

　風洞の断面サイズは300×300mm。移動量、材質の異なる以下3パタンを測定した。
　パタン①　：　移動量1000mm　/　つなぎ箇所：プラダン製
　パタン②　：　移動量 　　 0mm　/　つなぎ箇所：ビニール製
　パタン③　：　移動量　 150mm　/　つなぎ箇所：ビニール製
１．２　使用した測定器

□風量計
　名称　：アキュバランス マイクロメータ風量計（TSI社製）
　型式　：8375
　精度　：3%of rdg
　測定範囲：　0.7〜70.8m3/分
　(写真は（株）ダルトン様のHPより引用)


１．３　測定の方法
　測定は以下の方法にて実施しました。
　①送風機、ダクト（風洞）、風量計を接続する。
　②送風機を動かし、風量を測定する。
　③作成した各ダクトで同様に測定を行う。
　【検査項目】
　　ダクトの経路パタン　3種類

１．４　測定の状況

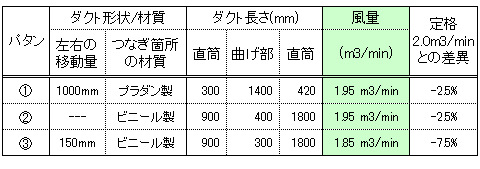

２． 測定の結果

---
