No.119　風量測定時のダクト長さによる測定値の違い

１．測定の概要

１．１　対象設備
□送風機
　メーカ：昭和電気
　型式：SB-151-R3A3
　定格：2.0m3/min　（60Hz）
□ダクト（風洞）
　（パタン１）　幅300×高さ300mm×長さ900mm
　（パタン2）　幅300×高さ300mm×長さ2,700mm
□整流板（ダクト内に設置）
　軸方向への長さ：300mm
　（2/4/6/8枚を使用し、ダクト内部を4/9/16/25分割する）
１．２　使用した測定器
□風速計
　名称：クリモマスター風速計（カノマックス製）
　型式：6531-01
　精度：3%of rdg＋0.10(m/sec)

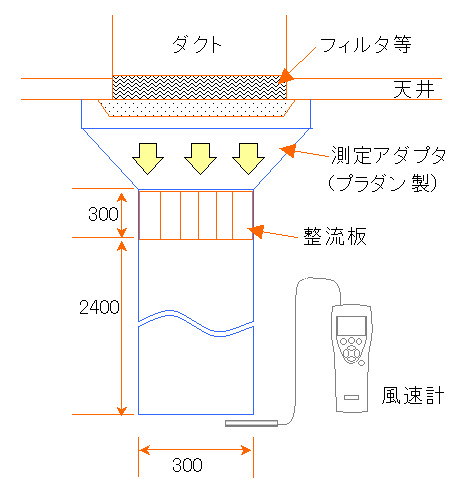

１．３　測定の方法
　測定は以下の方法にて実施しました。
　①送風機、ダクト（風洞）を接続する。
　②送風機を動かし、ダクトを9分割した各中央の風速を測定し平均値を求める。
　③次にダクトの上流側に整流版（2枚、4分割）を設置し、同様に測定を行う。
　④整流版を4枚（9分割）、6枚（16枚）、8枚（25分割）設置し、それぞれ測定を行う。
　※ダクトの長さは900mmと、2700mmの2パタンで同様に測定を行う。
　【検査項目】
　　整流板での分割数　：（0（無し）/4/9/16/25分割）
　　ダクトの長さ　　　　　：900mm　/　2700mm

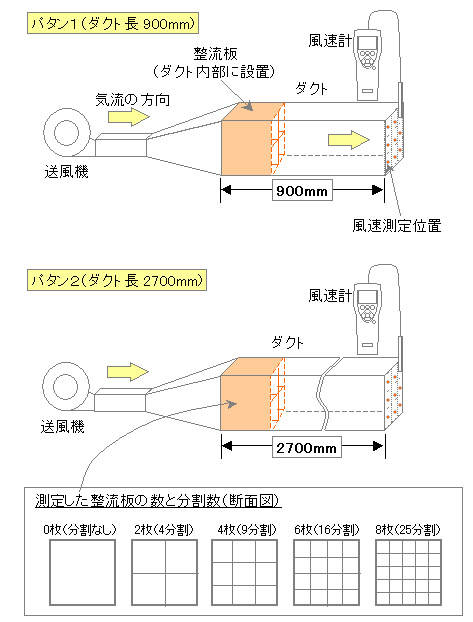

１．４　測定の状況
