No.116　圧縮空気の品質（フィルター装着の効果）

１．測定の概要

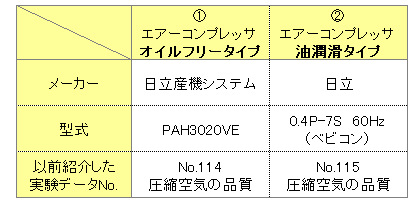

１．１　対象設備

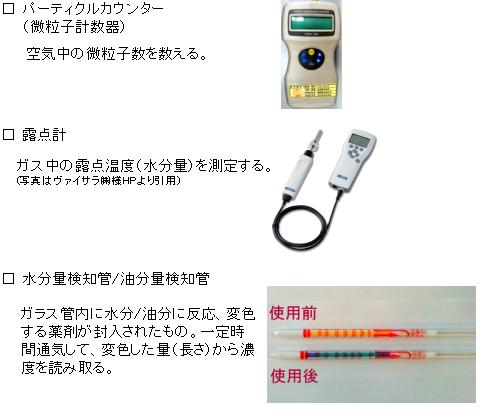

１．２　使用した測定器

１．３　測定の方法
　測定は以下の方法にて実施しました。
　・微粒子濃度の測定
　　①検査箇所にパーティクルカウンターを設置する。
　　②バルブを開けてしばらく通気する。
　　③パーティクルカウンターで空気をサンプリングし、一定空気量中の微粒子数を数える。
　　　　（10回測定し、平均値を求める）
　・露点温度の測定
　　④パーティクルカウンターに代えて露点温度計を取り付ける。
　　⑤数値が安定したら、露点温度を読み取る。
　・油分と水分濃度の測定
　　⑥露点温度計に代えてガス検知管測定セットを取り付ける。
　　⑦油分の検知管を取付け、所定の時間通気する。
　　⑧検知管の変色量から、油分量を読み取る。
　　⑨水分量検知管に取替え、同様に所定の時間通気して、水分量を測定する。
　【検査項目】
　　微粒子濃度 / 露点温度 / 油分量・水分量
１．４　測定の状況

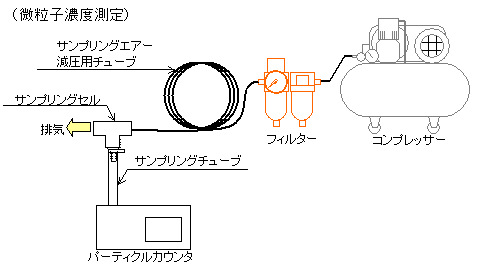

　［微粒子濃度の測定］

　

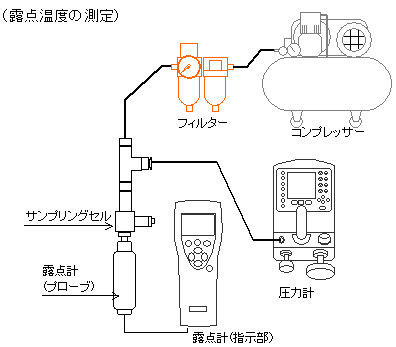

　［露点温度の測定］

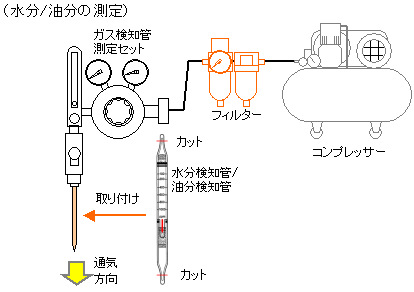

　［油分量・水分量の測定］
