No.115　圧縮空気の品質（油循環タイプのコンプレッサー）

１． 測定の概要

１．１　対象設備
　□コンプレッサー　（油潤滑タイプ）
　　メーカー：日立
　　型式　　：0.4P-7S　60Hz（ベビコン）
１．２　使用した測定器
　□パーティクルカウンター（微粒子計数器）
　　・・・空気中の微粒子数を数える。
　　
　□露点計
　　・・・ガス中の露点温度（水分量）を測定する。
　　
　(写真はヴァイサラ(株)様のHPより引用)
　□水分量検知管/油分量検知管
　　・・・ガラス管内に水分/油分に反応、変色する薬剤が封入されたもの。
　　　　 一定時間通気して、変色した量（長さ）から濃度を読み取る。
　　
１．３　測定の方法
　測定は以下の方法にて実施しました。
　・微粒子濃度の測定
　　①検査箇所にパーティクルカウンターを設置する。
　　②バルブを開けてしばらく通気する。
　　③パーティクルカウンターで空気をサンプリングし、一定空気量中の微粒子数を数える。
　　　　（10回測定し、平均値を求める）
　・露点温度の測定
　　④パーティクルカウンターに代えて露点温度計を取り付ける。
　　⑤数値が安定したら、露点温度を読み取る。
　・油分と水分濃度の測定
　　⑥露点温度計に代えてガス検知管測定セットを取り付ける。
　　⑦油分の検知管を取付け、所定の時間通気する。
　　⑧検知管の変色量から、油分量を読み取る。
　　⑨水分量検知管に取替え、同様に所定の時間通気して、水分量を測定する。
　【検査項目】
　　微粒子濃度 / 露点温度 / 油分量・水分量
１．４　測定の状況

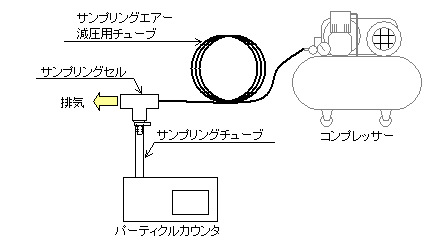

　［微粒子濃度の測定］
　
　

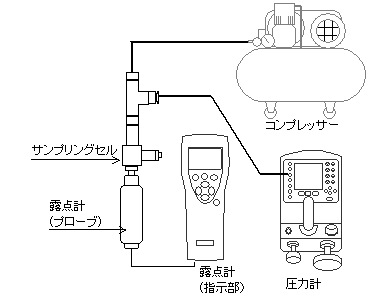

　［露点温度の測定］
　

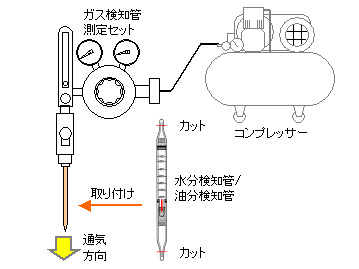

　［油分量・水分量の測定］

２． 測定の結果

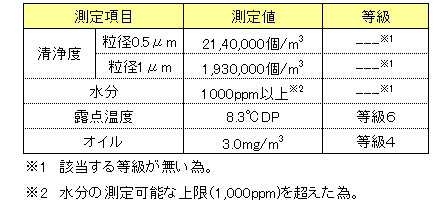

２．１　測定結果


・等級はJIS B8392-1:2003（ISO8573-1:2001)の規定による。
２．１　検知管の写真（水分量の測定、油分量の測定）
　・各写真の上段が使用前、下段が使用後の検知管です。
　　変色している境目で数値を読み取りますが、水分の検知管は全て変色しています。
　　（測定上限値を超えている状態です）

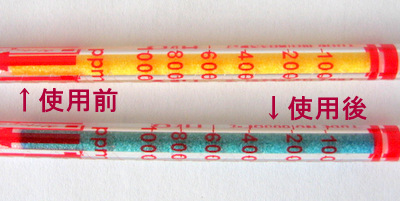

　［水分量の検知管］

　

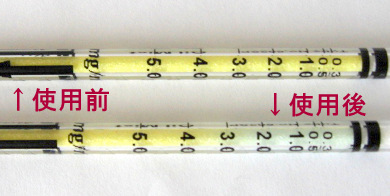

　［油分量の検知管］

---
