No.114 圧縮空気の品質(オイルフリータイプのコンプレッサー)

1. 測定の概要

1.1 対象設備
 □コンプレッサー (オイルフリータイプ)
  メーカー:日立産機システム
  型式  :PAH3020VE
1.2 使用した測定器
 □パーティクルカウンター(微粒子計数器)
  ・・・空気中の微粒子数を数える。
 □露点計
  ・・・ガス中の露点温度(水分量)を測定する。
 (写真はヴァイサラ(株)様のHPより引用)
 □水分量検知管/油分量検知管
  ・・・ガラス管内に水分/油分に反応、変色する薬剤が封入されたもの。
     一定時間通気して、変色した量(長さ)から濃度を読み取る。
1.3 測定の方法
 測定は以下の方法にて実施しました。
 ・微粒子濃度の測定
  ①検査箇所にパーティクルカウンターを設置する。
  ②バルブを開けてしばらく通気する。
  ③パーティクルカウンターで空気をサンプリングし、一定空気量中の微粒子数を数える。
    (10回測定し、平均値を求める)
 ・露点温度の測定
  ④パーティクルカウンターに代えて露点温度計を取り付ける。
  ⑤数値が安定したら、露点温度を読み取る。
 ・油分と水分濃度の測定
  ⑥露点温度計に代えてガス検知管測定セットを取り付ける。
  ⑦油分の検知管を取付け、所定の時間通気する。
  ⑧検知管の変色量から、油分量を読み取る。
  ⑨水分量検知管に取替え、同様に所定の時間通気して、水分量を測定する。
 【検査項目】
  微粒子濃度 / 露点温度 / 油分量・水分量
1.4 測定の状況

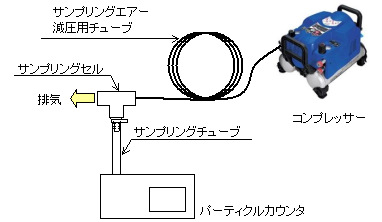

 [微粒子濃度の測定]

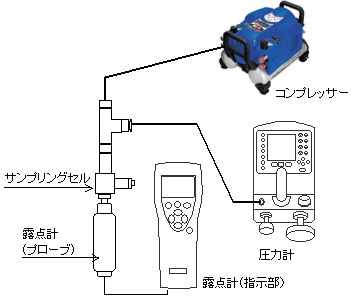

 [露点温度の測定]

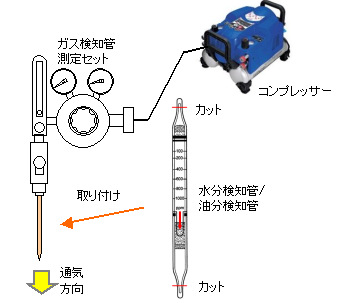

 [油分量・水分量の測定]

2. 測定の結果

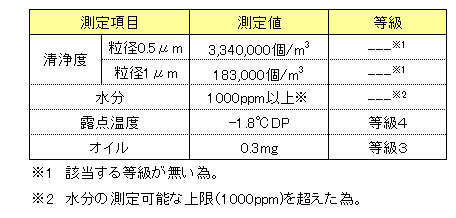

2.1 測定結果
 ・等級はJIS B8392-1:2003(ISO8573-1:2001)の規定による。

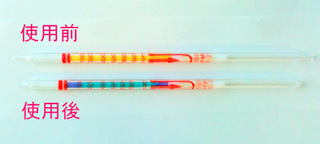

2.1 検知管の写真(水分量の測定、油分量の測定)
 ・各写真の上段が使用前、下段が使用後の検知管です。
  変色している境目で数値を読み取りますが、水分の検知管は全て変色しています。
  (測定上限値を超えている状態です)

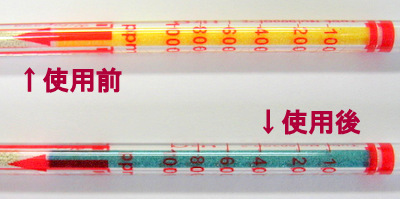

 [水分量の検知管]

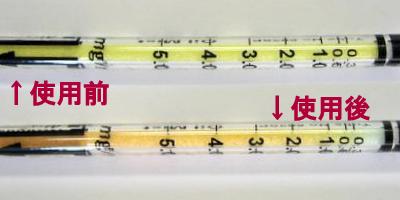

 [油分量の検知管]
