No.109　磁力測定時の注意点

■今回は、マグネットバーに対するプローブの角度及び位置によりどのように
　変化するか、測定しました。

１．測定の方法

１．１　測定対象の磁石（仕様）
　・品名　　　　：　マグネットバー（Φ25mm×150mm)
　・内蔵磁石：　Φ24mm×20mm　　5個
　・内蔵ヨーク：　Φ24mm×2mm　　　4個　　・・・磁石と磁石の間に挟むもの　
　・ケース材質：　ステンレス　SUS304
■内部は以下のような構造となっています。

１．２　使用測定器
　・ガウスメーター（テスラメーター）
　　メーカ　　：F.W.BELL
　　型式　　　：6010
　・使用プローブ
　　トランスバース型（先端部が平らなタイプ）
１．３　測定方法
　測定は以下の方法にて実施しました。
　①ガウスメーターの電源を入れ、ウォーミングアップ・ゼロ点調整する。
　②測定対象の磁石（マグネットバー）にプローブを接触させる。
　③磁束密度がピークを示す位置を基準にして、

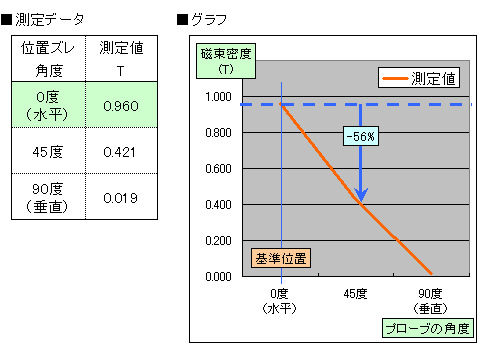

　　-1　プローブの角度を、0度/45度/90度に傾けて、測定する。

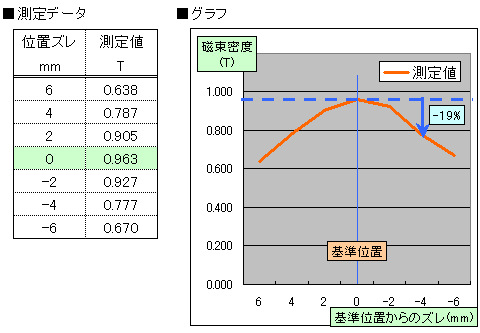

　　-2　プローブの位置を、前後に2mmずつずらして測定する。
　【検査点】
　　磁石との距離　　　：0mm　（接触）
　　磁石との角度　　　：0/45/90度
　　ピーク位置からのズレ　：-6～6mmまで、2mm毎に測定
　　作業場所の温度　：　20℃
１．４　測定の状況

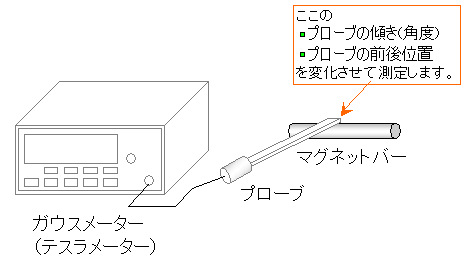

■ガウスメーターとマグネットバーの設置状態

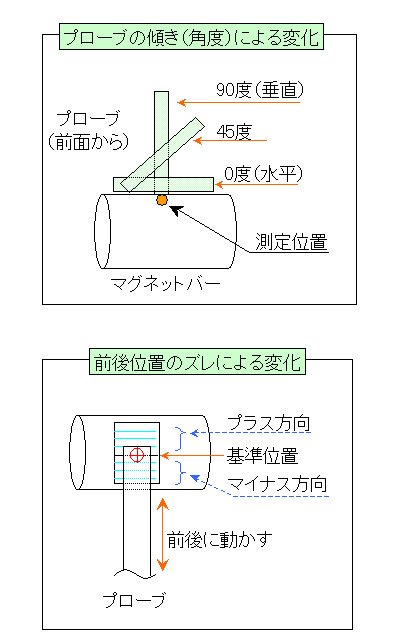

■プローブの角度及び前後の位置ズレによる変化の測定イメージ
