No.108　異物除去用磁石（マグネットバー）の特性

１． 測定の方法

１．１　測定対象の磁石（仕様）
　・品名　　　　：　マグネットバー（Φ25mm×150mm)
　・内蔵磁石 ：　Φ24mm×20mm　　5個
　・内蔵ヨーク ：　Φ24mm×2mm　　　4個　　・・・磁石と磁石の間に挟むもの　
　・ケース　　　：　ステンレス　SUS304

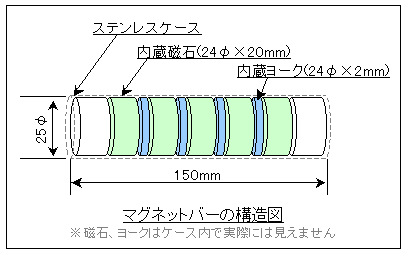

■内部は以下のような構造となっています。

１．２　使用測定器
　・ガウスメーター（テスラメーター）
　　メーカ　　：F.W.BELL
　　型式　　　：6010
　・使用プローブ
　　トランスバース型（先端部が平らなタイプ）
１．３　測定方法
　測定は以下の方法にて実施しました。
　①ガウスメーター、記録計を接続し、電源を入れ、ウォーミングアップ・ゼロ点調整する。
　②測定対象の磁石（マグネットバー）にプローブを接触させる。
　③測定対象の磁石に沿って、プローブを走査（移動）させる。
　④収集したデータから各ピークでの測定値を確認する。
　【検査点】
　　磁石との距離　　　：0mm　（接触）
　　作業場所の温度　：　20℃

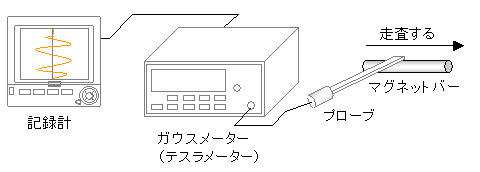

１．４　測定の状況

２． 測定の結果

■測定結果

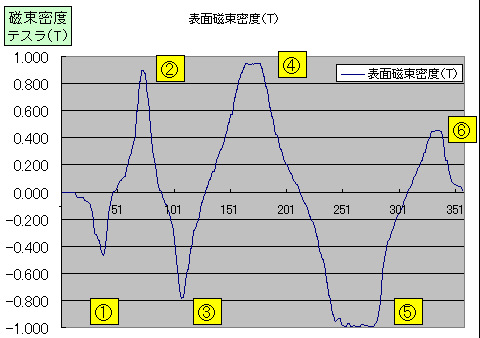

■測定結果のグラフ

※下記グラフ中の○+数値は、磁束密度のピークを示した位置を示しています。
　マグネットバーでの位置をグラフの下に示します。

・横軸は記録計の時間を示します。走査は一定速度ではないので、ピーク間の距離にばらつきがあります。

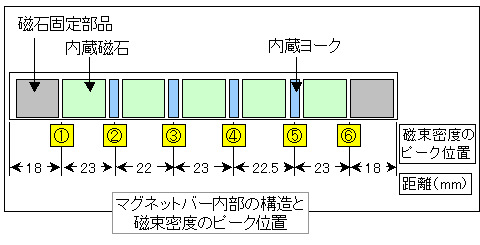

□磁束密度のピーク位置

・ステンレスケース内は見えませんが、仕様通りの寸法の磁石、ヨークが内蔵されていることが結果からも分かります。

---
