No.103　電子天秤の環境温度の影響

［温度が電子天秤に及ぼす影響］
　電子天秤は大変精密な機器です。それゆえ、外部の様々な要因の影響を受けます。
　設置環境の温度もその一つです。
　今回は、環境温度の変化による影響を確認する事にしました。

１． 測定の方法

１．１　今回のテストに用いた測定器
　電子天秤　　　：型式〔PR5003DU〕　　メトラー・トレド製
　　　　　　　　　　　秤量〔0～1010g / 0～5100g〕　　最小表示〔0.001g / 0.01g〕
　　　　　　　　　　　直線性〔±0.003g/±0.01g〕
　分銅　 　　　　　：200g
１．２　測定方法
　測定は以下の方法にて実施しました。
　①恒温槽に電子天秤をいれ、電源を投入してウォーミングアップする。
　②ゼロ点を確認し、分銅（200g）を載せる。
　③恒温槽を検査する環境温度にする。
　④気流・振動などの影響を避けるため、恒温槽の運転を停止し、
　　二重扉の外側から速やかに指示値を読み取る。
　⑤恒温槽を他の環境温度に設定し、同様に測定を行う。
　【検査点】
　　環境温度　：　0/10/20/30/40/50/60℃
　　検査質量　：　200g

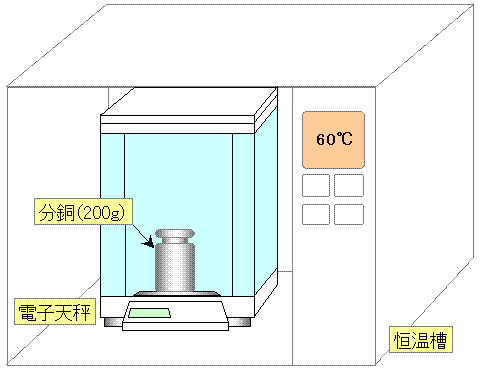

１．３　測定の状況

２． 測定の結果

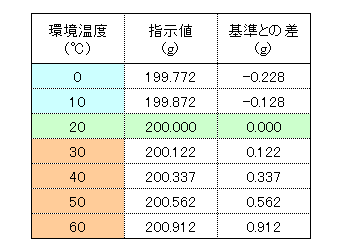

２．１　環境温度と指示値

□測定結果から、
　・基準の温度（20℃）より高いほど、質量が重く表示されました。

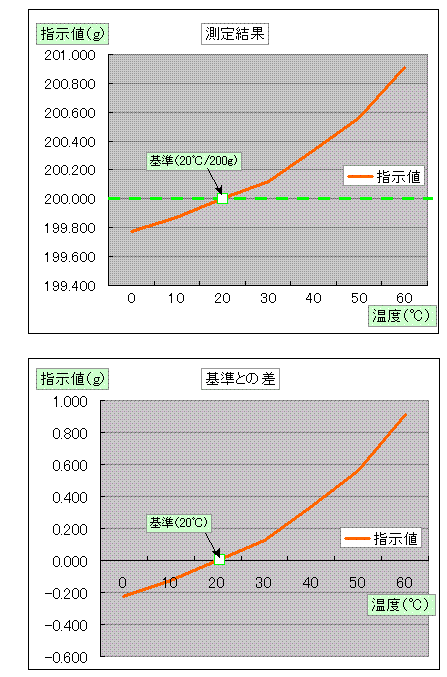

２．２　測定結果のグラフ
測定結果（指示値）と、基準（20℃/200g)との差のグラフは以下のようになります。

※操作のための二重扉開閉による影響排除と、高温時はエラーとなるため、
　 20℃でゼロcal後、調整せずに測定しました。
※質量の変化は温度による機械的な影響の他、気流・空気密度の変化（浮力）、湿度変化等が
　 影響している可能性も考えられます。
※今回の測定条件では以上のような結果となりました。

---
