No.100　熱電対（温度センサー）の使用種類の誤りにより起こる事

［設備の変更時にあったケース］
　温度計の測定精度を上げようと、使用目的に適した温度範囲でより高精度な
　種類の温度センサーに交換し、指示計器の設定も適切に変更したが、大きな
　誤差が出た。
⇒原因は「センサと共に適切な種類の補償導線に交換しなかったこと」でした。
　 今回は、不適切な補償導線の種類が適切でない場合、どのような影響が出るのか
　 測定してみました。
１． 測定の方法
１．１　測定に用いた温度計
　・型式　　　　　： SDC26　（山武製）
　
１．２　測定方法
　　　測定は以下の方法にて実施しました。
　①温度センサ（熱電対）の出力を模擬的に発生させる装置を、補償導線を介して
　　 温度計に接続する。
　②検査点の温度に応じた信号を出力し、指示値を読み取る。
　※上記①、②を正常な状態と、誤ったセンサ・計器設定の状態とでそれぞれ測定
　　 を行う。
　・温度センサ由来の誤差を排除するため、模擬信号による検査としました。
【検査点】　0～200℃まで、50℃おき
　　　　　　　※熱電対の各温度に対応する信号を入力する。

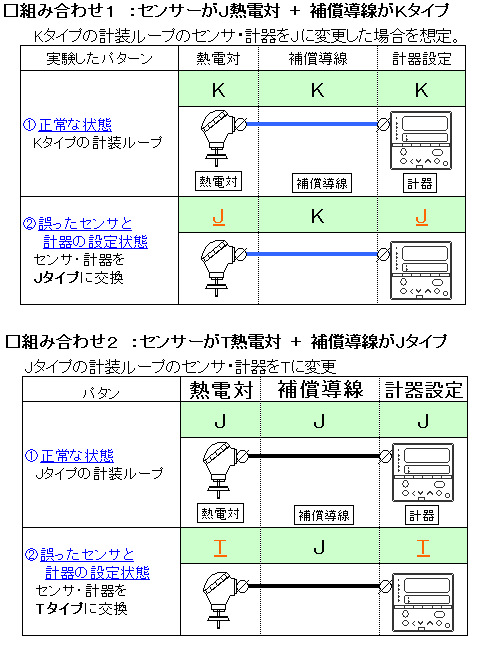

１．３　測定したパターン

２．測定した結果

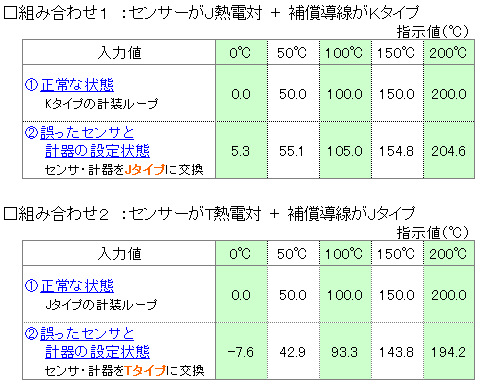

２．１　入力した温度に対する指示値の誤差結果

上記の結果から、
　□ 傾きは若干異なるものの、ほぼ正常な状態と平行した誤差が0~200℃で出る。
　□ 誤差は誤り方によってプラス側にも、マイナス側にもでる。

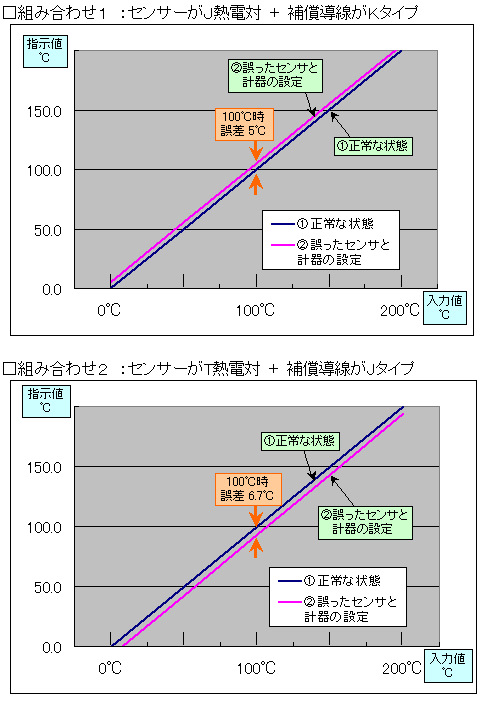

２．２　入力した温度に対する指示値のグラフ

　⇒接続が正しい状態か確認するためには？
　方法１．
　　　　①温度センサ、計器の端子台で正しい熱電対・補償導線が接続されていること
　　　　②指示計器の設定がセンサに適した内容になっていること、を目視確認する。
　方法２．”現場から”温度センサの信号を模擬的に入力して指示を確認する。
　　　　　　→温度センサを除く、測定経路の正しさを確認できます。
　方法３．温度センサに実際に温度を与えて確認（校正）を行う。
　　　　　　→温度センサを含めた測定経路全体の正しさの確認ができます。

---
