No.99　熱電対（温度センサー）の接続の誤りにより起こる事

［設備の初期導入時にあったケース］
　温度計の校正を行うため、温度センサーを目的の熱源に挿入したところ、
　熱源の温度と全く異なる温度が表示された。
⇒原因は「温度計の端子台での、接続間違い」でした。
　 今回は端子台で接続を間違えた場合、どのような影響が出るのか測定してみました。
１． 測定の方法
１．１　測定に用いた温度計
　・型式　　　　　： SDC26　（山武製）
　･測定レンジ　： T熱電対入力（-199.9～400.0℃）
１．２　測定方法
　　　測定は以下の方法にて実施しました。
　①温度センサ（T熱電対）の出力を模擬的に発生させる装置を、補償導線を介して
　　温度計に接続する。
　②検査点の温度に応じた信号を出力し、指示値を読み取る。
　・温度センサ由来の誤差を排除するため、模擬信号による検査としました。
【検査点】　0～100℃まで、10℃おき
　　　　　　　※T熱電対の各温度に対応する信号を入力する。

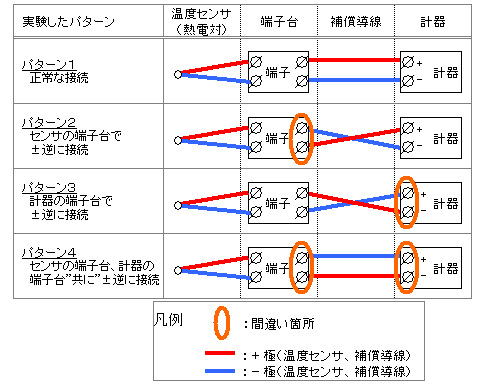

１．３　測定したパターン

２．測定した結果

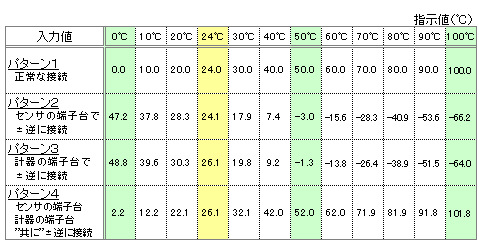

２．１　入力した温度に対する指示値の誤差結果

上記の結果から、
　□室温付近はパターン間の温度差が少ない
　□センサ又は計器の端子台で接続を間違えると、正しい接続（パターン1）と
　　真逆のデータ（反比例）になる。
　□センサと計器、両方の端子台で接続を間違えると、正しい接続（パターン1）と
　　同じようなデータになるが、若干高い（約2℃）値になる。

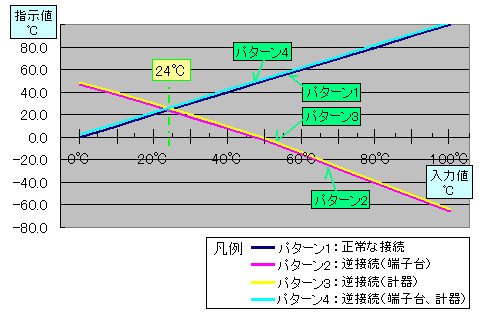

２．２　入力した温度に対する指示値のグラフ

□ 24℃付近が各パターン間の誤差が少ない事が分かります。
　　従って、温度センサが室温付近の場合、その指示からでは誤った接続に気づかない
　　可能性があります。
　⇒接続が正しい状態か確認するためには？
　方法１．温度センサ、計器の端子台で＋極、－極が正しく接続されていることを
　　　　　　目視確認する。
　　　　　　→但し、これだけでは種類のある温度センサと補償導線のマッチングの
　　　　　　　　確認や、見間違い・勘違いなどからの誤りを防ぐ事が難しい場合が
　　　　　　　　あります。
　方法２．”現場から”温度センサの信号を模擬的に入力して指示を確認する。
　　　　　　→温度センサを除く、測定経路の正しさを確認できます。
　方法３．温度センサに実際に温度を与えて確認（校正）を行う。
　　　　　　→温度センサを含めた測定経路全体の正しさの確認ができます。

---
