No.93応答性の違う温度センサでの実測データ（測温抵抗体の場合）

１．温度測定の方法

１．１　測定に用いた温度センサ
以下の形状、タイプの温度センサを用いました。
※今回は測温抵抗体の温度センサを用いて測定をおこないました。
　
１．２　測定の対象
　●冷蔵庫
　　　　　メーカ　　：シャープ
　　　　　型式　　　：SJ-23TE
１．３　測定に用いた測定器
　　●記録計（温度の測定）
　　　・型式　：DR-230（横河電機製）
　　●PC（温度データの収集）
　　　・データロギングソフトウェアはDAQWORX　DAQ32Plus（横河電機製）
　　　　記録計で測定したデータをPCにて収集する。
　【温度収集の条件】
　　・内部の温度が安定後、1分おきに２時間分の温度を記録
１．４　測定の方法
　測定は以下の方法で実施しました。
　　①冷蔵庫に温度計のセンサ部を設置する
　　　　※庫内の中央付近に設置
　　②庫内の温度安定後に1分おきに記録・収集する。
　　　　※２時間分のデータを収集。
　　③収集した温度から、応答性の異なる温度センサの
　　　　測定データの違いを確認する。

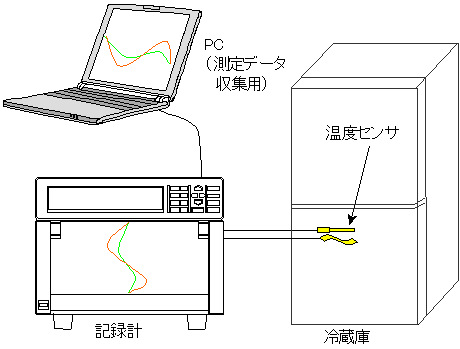

１．５　測定の状況

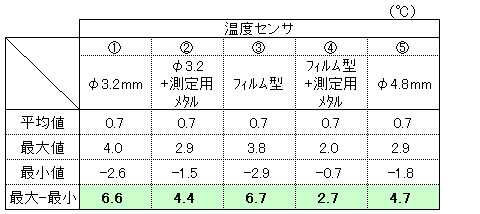

２．１　測定結果

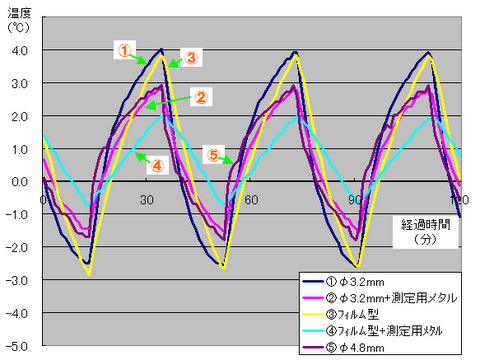

２．２　測定結果のグラフ

---
