No.82　マイクロメーターでブロックゲージを繰り返し測定した測定結果

■OQシリーズ■
繰り返しの測定回数を考える一つとして、今回は長さを測定する事について取り上げます。
高精度で安定している長さの基準として『ブロックゲージ』をマイクロメーターという測定器で
繰り返し測定したときの結果を紹介します。

１．測定の方法

１．１　測定手順
　① ブロックゲージ、マイクロメーターを一定温度環境に静置し、温度慣らしする。
　②ブロックゲージの長さをマイクロメーターで測定する。これを３回繰り返す。
　③ 人を変えて、同じく3回測定を繰り返す。（計3人で、各3回測定を行う）
　【 検査点 】
　　・ブロックゲージ　　　　： 50mm
　　・測定繰り返し回数　 ： 3回
　　・測定者　　　　　　　　　： 3人

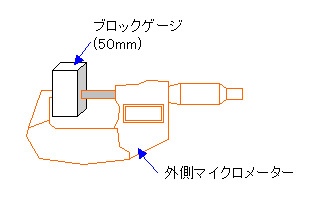

１．２　測定イメージ
　
１．３　今回の測定に使用した機器類
　□ ブロックゲージ
　　　・呼び寸法　50mm
　　　・精度：0級　・・・±0.00025mm(±0.25μm)
　□マイクロメーター（外側マイクロメーター）
　　・測定範囲　：25～50mm
　　・器差　　　　：±0.001mm（±1μm)

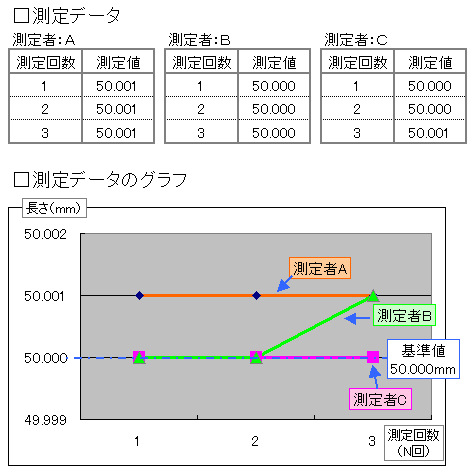

２．測定した結果

■50mmのブロックゲージをマイクロメーターで３回の測定を行い、これを別々の3人で測定した結果は以下の結果になります。

■各測定回、別々の人の測定の結果、50±0.001mm内にすべての結果が収まっています。
　
※本ページでの結果は一例であり、結果は機種・条件等により異なります。

---
