No.79　マイクロプレートインキュベーターの温度分布

■OQシリーズ■
マイクロプレートを一定の試験温度にする、マイクロプレートインキュベーターの
各点で測定した結果を紹介します。

１．測定の方法

１．１　測定手順
測定は以下の手順にて実施しました。
　① マイクロプレートインキュベーターのヒートブロックに温度センサを設置する。
　② 温度設定値を『37℃』に設定して運転を開始する。
　③ 温度が安定したら、1分おきに60分間の温度値を記録する。
　④ 温度設定値を『68℃』に設定し、同様に測定を行う。
　【 検査点 】
　　・マイクロサンプルインキュベータの設定温度　　　　：　37 / 68℃
　　・測定点（位置数）　5箇所（四隅と中央付近）
１．２　測定イメージ（測定位置）

１．３　今回の測定に使用した機器類
●マイクロサンプルインキュベータ
　　・ウェル数96（12×8列）
　　・設定温度：37℃/68℃
　●記録計（温度の測定）
　　・型式　：DR-230（横河電機製）
　●PC（温度データの収集）
　　・データロギングソフトウェアはDAQWORX　DAQ32Plus（横河電機製）
　　　記録計で測定したデータを60秒おきにPCにて収集する。
　●温度センサの設置場所
　　・マイクロサンプルインキュベータのヒートブロックの四隅と中央付近
　　・今回は無負荷にて測定。

２．測定した結果

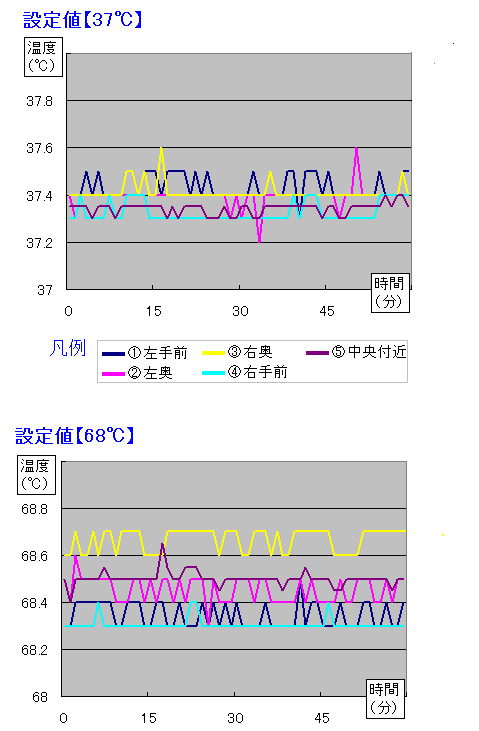

■　測定データとグラフ

■37℃設定時では、37.4℃を中心に±0.2℃の範囲で推移しています。
■68℃設定時では、グラフ上で37℃時に比べて温度幅が広く見えますが、
　68.5℃を中心に±0.2℃と、37℃設定時と同じ温度幅内に収まっていました。
※本ページでの結果は一例であり、結果は機種・測定位置・温度等により異なります。

---
