No.55　測温抵抗体センサーを交換すると誤差が大きくなるケース

［誤差が大きくなるケース］

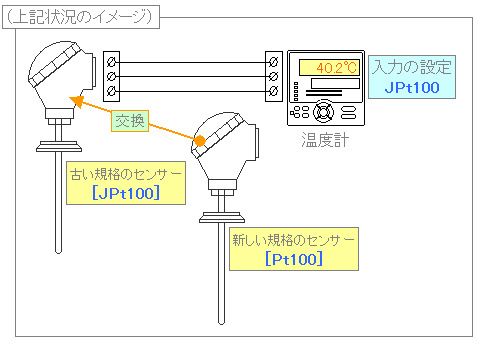

　古い規格のセンサー［JPt100］が不良になったので、新しい規格のセンサー
　［Pt１００］に交換した。
　→　その場合にどのような誤差が出てくるのか測定してみました。

１． 測定の方法
１．１　測定に用いた温度計
　　　　・型式　　　　　　： DR230　（横河電機製）
　　　　　　　　　　　　　　　※モノは記録計ですが、指示部を使います。
　　　　･測定レンジ　　： 測温抵抗体入力 （JPt100）　・・・古いセンサーの規格
　　　　　　　　　　　　　　　-100.0～500.0℃
１．２　測定方法
測定は以下の方法にて実施しました。
　　　　① ６ダイヤル抵抗器※を温度計（DR230)に接続する。
　　　　② 検査点の温度に応じて6ダイヤル抵抗器を操作し、指示値を読み取る。
　　　　　　※新しい規格の温度センサ［Pt100］の出力を模擬的に発生させる
　【検査点】
　　　-100 / 0 / 100 / 200 / 300 / 400 / 500（℃）
　　　※新しい規格のセンサー［Pt100］の各温度に対応する抵抗値を入力する。

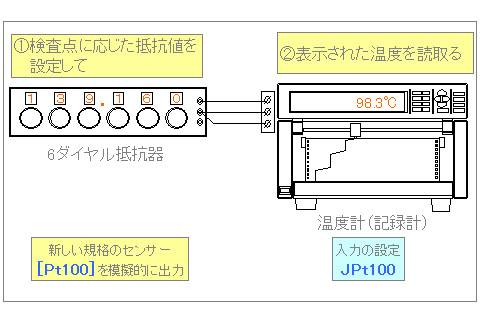

１．３　測定のイメージ

２． 測定した結果

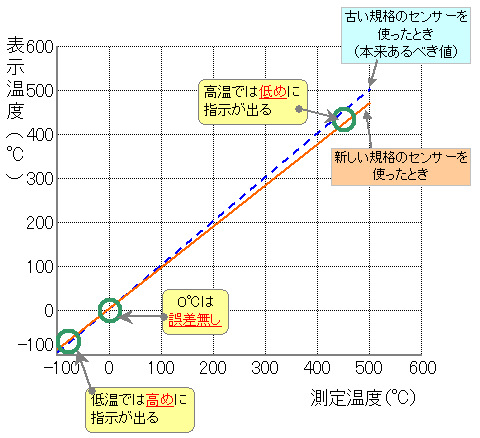

２．１ 測定温度に対する表示温度のグラフ
　　　　　オレンジの線が今回の測定結果で、青の点線が温度計の測定レンジに
　　　　　あった入力（JPt100）の場合の結果（基準）です。

　　　基準との差異をグラフに表すと以下のようになります。

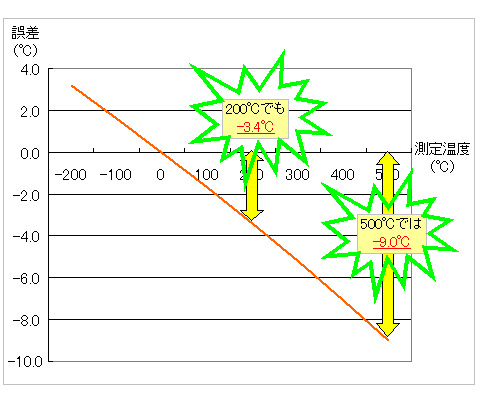

２．２ 測定温度ごとの誤差のグラフ

［測定した結果から］
　　① 誤差は0℃時にはゼロ、ですが、温度が上下すると直線的に
　　　　どんどん誤差が大きくなりました。
　　② 測温抵抗体は、精度良く測定したい目的でよく使われていますが、
　　　　こんなに誤差が大きいようでは製品への影響が心配です。

---
