No.54　電源電圧によるタイマー作動時間の変化

設備・装置などの作動時間を設定・制御する目的で色々な場所で使われているタイマー。

　　　(タイマーの写真はパナソニック電工(株)様のHPより引用)
普段はあまり意識することはありませんが、設置している環境によって
制御する時間に影響が出ていることがあります。
前回は温度による作動時間への影響について測定しました。
　→結果はこちら（環境温度によるタイマー作動時間の変化）をご覧下さい。
今回は、電源が必要な計器にとって重要な要素、【電源電圧による影響】は
どの程度あるのか、測定することにしました。
また、温度との関係も見るため、環境温度も変化させてみました。

１．測定の方法

１．１　測定に用いたタイマー
　・型式　：　PM4S　（パナソニック電工製）
　・設定レンジ　：1s/10s/1min/10min　（4レンジ切り替え）
　　　　　　　　　　　→今回は【10min】に設定して測定します。
　・定格電圧　：　100 ～120V
　・精度(電圧の影響)　：　±1％以内　（定格電圧の85％～110％の変化に対して）
　　※ダイヤルで時間をセットするタイプは、目的値に設定する時に誤差
　　　　（”セット誤差”といいます）がありますが、今回は手順①以降、タイマの
　　　　設定を変更しないので、セット誤差は無視します。
１．２　測定手順
　測定は以下の手順で実施しました。
　①タイマーを【10min】に設定する。
　②タイマーを恒温槽の内部に設置する。
　③スライドトランスで検査点の電圧に調整する。
　④恒温槽の温度を検査点で安定させる。
　⑤スイッチを押してタイマーを作動開始し、タイムアップ（ブザーが鳴る）まで
　　　ストップウォッチで時間測定行う。
【 検査点 】
　電圧　：　85V / 100V / 132V
　　　→定格電圧の85％、100％、110％で検査します。
　温度　：　-10℃ / 20℃ / 50℃
　　　→使用周囲温度の上下限と中央で検査します。
　設定時間 ：　10分

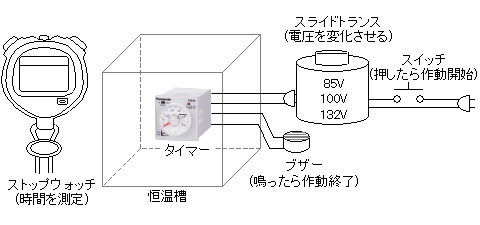

１．３　測定のイメージ

２．測定した結果

２．１　測定結果のグラフ
　タイマーへの供給電圧を変えた時の、各設置場所の温度での測定値は
　以下のようになりました。
■ 100V/20℃の作動時間を基準としたときの、各供給電圧及び環境温度での
　　作動時間の測定値のグラフ

２．２　結果を纏めると
　■ タイマーへの供給電圧が定格電圧より低いと作動時間は長く、
　　　また定格電圧より高いと作動時間は短くなる。
　■ 電源電圧と設置場所の温度では、測定した範囲では設置場所の
　　 温度の方が影響が大きく出た。

---
