No.53　環境温度によるタイマー作動時間の変化

設備・装置などの作動時間を設定・制御する目的で色々な場所で使われているタイマー。

　　　(タイマーの写真はパナソニック電工(株)様のHPより引用)
普段はあまり意識することはありませんが、設置している環境によって
制御する時間に影響が出ていることがあります。
そこで、設置場所の【温度による影響】はどの程度あるのか、
測定してみることにしました。
１．測定の方法
１．１　測定に用いたタイマー
　・型式　：　PM4S　（パナソニック電工製）
　・設定レンジ　：1s/10s/1min/10min　（4レンジ切り替え）
　　　　　　　　　　　→今回は【10min】に設定して測定します。
　・動作条件(温度)　：　-10 ～ +50℃
　・精度(温度の影響)　：　±2％以内（20℃基準、-10～50℃）
　　※ダイヤルで時間をセットするタイプは、目的値に設定する時に誤差
　　　　（”セット誤差”といいます）がありますが、今回は手順①以降、タイマの
　　　　設定を変更しないので、セット誤差は無視します。
１．２　測定手順
　測定は以下の手順で実施しました。
　①タイマーを【10min】に設定する。
　②タイマーを恒温槽の内部に設置する。
　③恒温槽の温度を検査点で安定させる。
　④スイッチを押してタイマーを作動開始し、タイムアップ（ブザーが鳴る）まで
　　　ストップウォッチで時間測定行う。
【 検査点 】
　温度　 　　：　-10℃ / 5℃ / 20℃ / 35℃ / 50℃
　設定時間 ：　10分

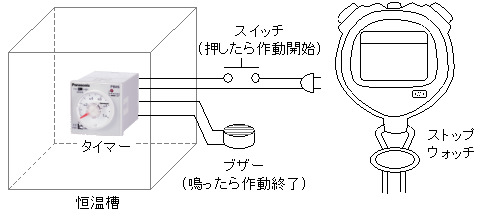

１．３　測定のイメージ

２．測定した結果

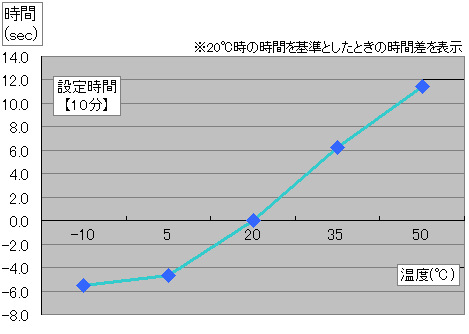

２．１　測定結果のグラフ
　　設置場所の温度を変化させた時の、測定値は以下のようになりました。

２．２　結果を纏めると
　■ 今回の測定では、設置場所の温度が低いと、設定時間より短くなり、
　　　温度が高いと、設定時間より長い時間作動する結果となりました。
　■ 機器の精度内ですが、環境温度により作動時間が変化していることがわかりました。

---
