No.51　真空凍結乾燥器の温度特性

■OQ［乾燥］シリーズ■
前々回は真空凍結乾燥時の［棚温］を、前回は［品温］を測定し、置き場所による温度特性を調べました。
　▽真空凍結乾燥器の温度特性［棚温］
　▽真空凍結乾燥器の温度特性［品温］
今回は、これまで得られた「棚温」と「品温」の関係について見てみます。
１．測定の方法
１．１．　対象設備
　・N社製 真空凍結乾燥器　（棚板 ５段）
　　庫内サイズ　： W：650　×　D：500　×　H：550 （mm)
　　乾燥対象　　 ： 試薬溶液 3ml　（960本/段）
　　測定場所　　 ： N社 試験室
　　実施時期　　 ： 2009年
　※測定の方法・条件等は前回の情報をご覧ください。
　　　https://www.validation-wa-nks.jp/2010/0826_080000.php

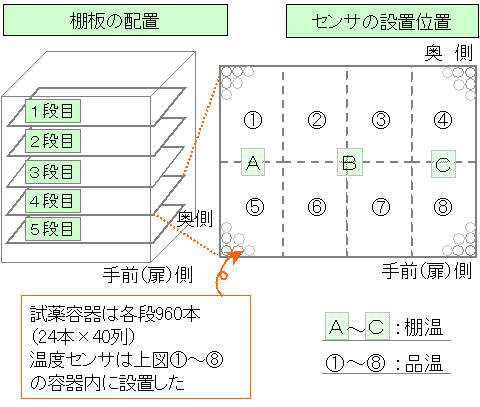

１．２．　温度センサの配置

２．結果

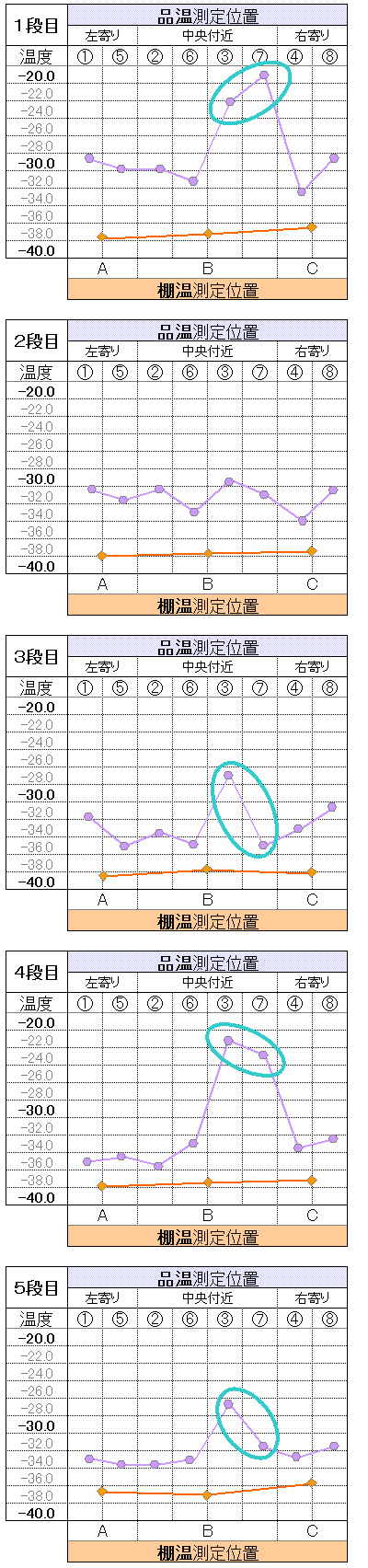

　各棚ごとに、３点の棚温と８点の品温の予備凍結最終点の温度を、棚段ごとに
　グラフにしました。
２．１．　各棚での品温と棚温の温度特性

この真空凍結乾燥器の品温と棚温の特性
　-1　棚温と品温の関係には、際立った規則性はみられない
　-2　中央右よりの品温が高く（プラス方向）なる傾向がみられた

---
