No.50　真空凍結乾燥器の品温度特性

■OQ［乾燥］シリーズ■
真空凍結乾燥時の品温を測定し、置き場所による温度特性を調べました。
１．測定の方法
１．１．　対象設備
　・N社製 真空凍結乾燥器　（棚板 ５段）
　　庫内サイズ　： W：650　×　D：500　×　H：550 （mm)
　　乾燥対象　　 ： 試薬溶液 3ml　（960本/段）
　　測定場所　　 ： N社 試験室
　　実施時期　　 ： 2009年
１．２．　測定方法
　測定は以下の手順にて実施しました。
　①真空凍結乾燥器の各測定対象に温度センサーを設置
　　（測定位置は次項参照）
　②装置を運転
　③測定対象ごとの温度の推移を確認する
　【検査点】
　　・運転パタン　：予備凍結（－４０℃） → 昇温（２０℃）
　　･測定点数　：　品温 ８点/段

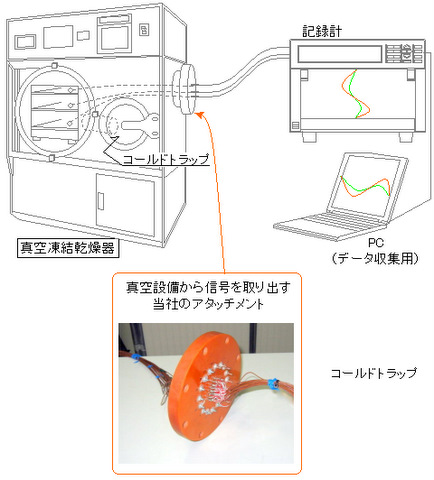

１．３．　測定システムのイメージ

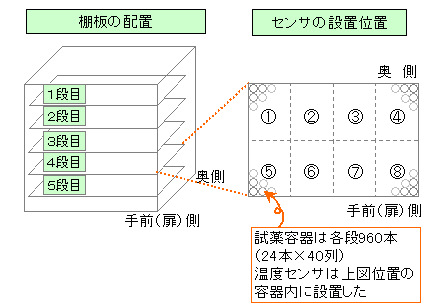

１．４．　温度センサの配置

２．結果
　各棚８点の品温の予備凍結最終点の温度を、棚段ごとに
　グラフにしました。

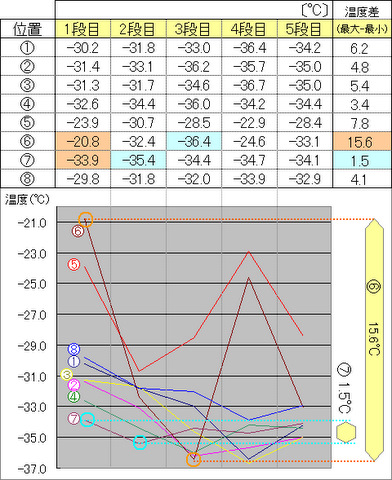

２．１．　各棚での品温特性

この真空凍結乾燥器の品温特性
-1　位置⑥が最も温度差が大きい（１５．６℃）
-2　位置⑦が最も温度差が小さい（１．５℃）

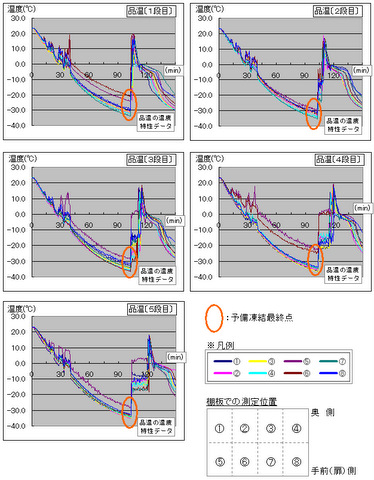

２．２．　生データ
　各棚での品温測定データです。

---
