No.48　真空乾燥器の温度分布の状況

■OQ［乾燥］シリーズ■
真空乾燥器は、その名の通り真空状態で乾燥を行います。
　　↓　と、いうことは　↓
対流が起きないため、温度の偏りも起きない、、、ように思えます。
本当にそうなのか？
実際にどうなっているか、確認してみることにしました。

---

１．測定の方法

１．１　対象設備
　・T社製　真空定温乾燥器
　　　W：250 × D：250 × H：300 (mm)
　　　壁面の外側にヒーターが設置されているタイプ
１．２　測定手順
測定は以下の手順にて実施しました。
　① 真空定温乾燥機に温度センサー（５点）を設置
　　　（測定位置は次項参照）
　② 庫内を真空にする
　③ 装置を運転（昇温）
　③ 測定箇所毎の温度データを測定し、偏りの程度を確認
　【 検査点 】
　　・設定温度　：　５０℃
　　・負荷物（内容物） ： 無し

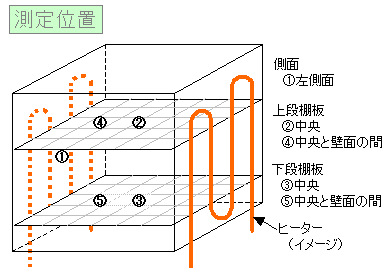

１．３　測定位置
　上下の棚板の中央と、壁面との間、及び左側面の中央の計５点を測定します。

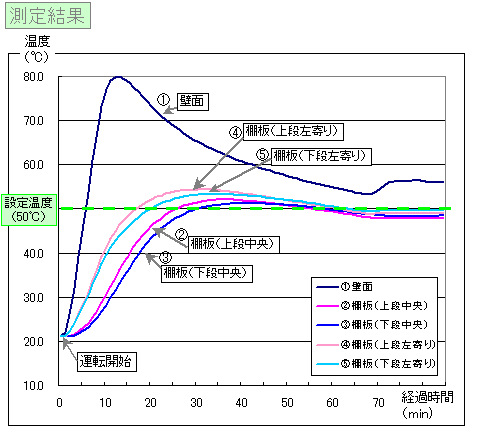

２．測定した結果

３．　結果を纏めると
　■ 昇温時、壁面はかなり（設定値＋30℃）高くなる
　■ 棚板では壁面に近い方が温度が高くなった
　
　■ わずかではあるが、棚の上下で温度差が見られる

---
