No.47 熱風乾燥機の温度分布の状況
■OQ［乾燥］シリーズ■
熱風乾燥機は、庫内の一面から吹き出し、相対する面から排出するものが多く、
結果、庫内全体に風が通るため、場所による温度の偏りが少ないように思えます。
しかし、実測してみないと確かなことは言えないので、調べてみることにしました。
１．測定の方法
１．１ 対象設備
・Ｍ製作所製棚式熱風乾燥機
W：550 × D：800 × H：1000 (mm)
水平気流タイプ （右側面から吹き出し、左側面から吸込み）
１．２ 測定手順
測定は以下の手順にて実施しました。
① 乾燥機に温度センサー（9点）を設置
（測定位置は次項参照）
② 装置を運転
③ 測定箇所毎の温度データを測定し、偏りの程度を確認
【 検査点 】
・設定温度 ： ４０℃／８０℃
・負荷物（内容物） ： 無し
１．３ 測定位置

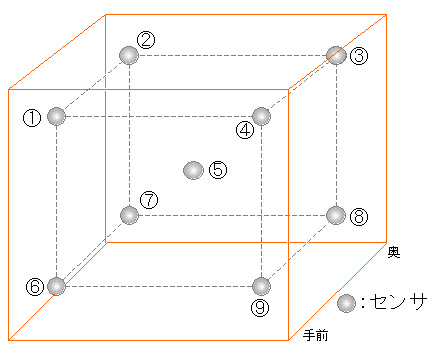

上下の四隅と中央の計９点を測定します。

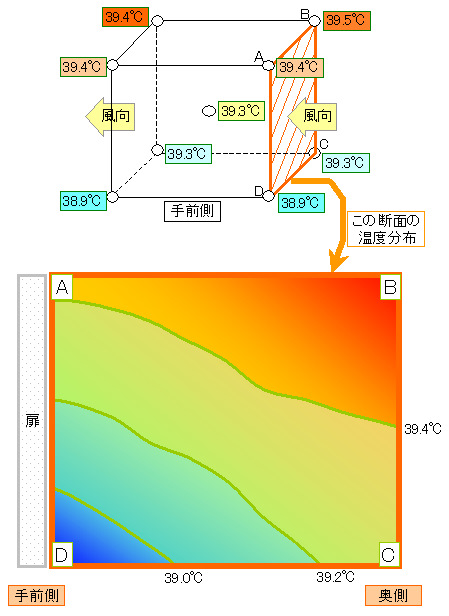

２．測定した結果
２．２ 各点の温度（設定温度：８０℃）
２．３ 結果を纏めると
■ 手前（扉側）の温度が目立って低い
■ 設定温度が高いほど、各点の温度差が広がる
▼関連「装置の実験データ」はこちら
No.28 気相での温度センサの熱応答速度（時定数）
No.29 センサの仕様による温度変動の違い
No.30 試験に用いる温度センサの時定数（実測結果）
▼このページの「メルマガ記事」はこちら
メールマガジン第65号 ［乾燥シリーズ］乾燥機内の場所によって温度が違う！？
