No.42　フリーザー内の温度の偏りと変動

■OQシリーズ■　～OQの段階での問題について～
バイオやメディカル分野の保存・保管用途でよく使われているフリーザー（冷凍保管庫）。
メーカーの仕様に”到達温度－○○℃”等の表記が見られますが、一般的に『無負荷で中央の温度』と付記されています。
（JISの温度試験でも測定位置は中央付近となっています。※）
では、中央以外の位置や、庫内にモノを入れた状態での温度が一体どうなっているのか？と思い、測ってみました。
（※・・・前後・左右のそれぞれ中央。高さ方向は複数）

１．測定の方法

１．１　測定手順
測定は以下の手順にて実施しました。
　① フリーザー庫内に温度センサ（9点）を設置
　　　（測定位置は次項参照）
　② データ収集のため、温度センサを記録計に接続する
　③ フリーザーを【-80℃】に設定し、運転を開始
　④ 温度が安定したらデータを収集する
　【検査点】
　　・温度設定値　：　-80℃
　　・負荷物として、箱体を庫内容積の6割程度（目安）に設置
１．２　測定位置

２．測定した結果

２．１　測定データのグラフ

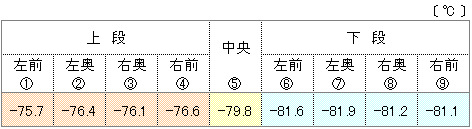

２．２　各測定位置の平均値

２．３　結果を纏めると
　■ 設定値に対して、最大＋4.3℃の差異があった。（上段左前）
　■ 庫内中央は設定値に近く、温度の変動も少なかった。
　■ 上段・下段共に±1℃程度の変動がみられた
　　　（フリーザーの表示は-80℃から変動は見られなかった）
