No.28　気相での温度センサの熱応答速度（時定数）

温度センサの径の違いによる、熱応答速度（時定数）を以下に示します。

　センサの形式：測温抵抗体（Pt100Ω）　シースタイプ
　センサの太さ： 3.2Φ / 4.8Φ / 6.4Φ / 8.0Φ
　（A社資料より。但し資料が液槽のみのため、気相での応答速度を10倍と仮定）

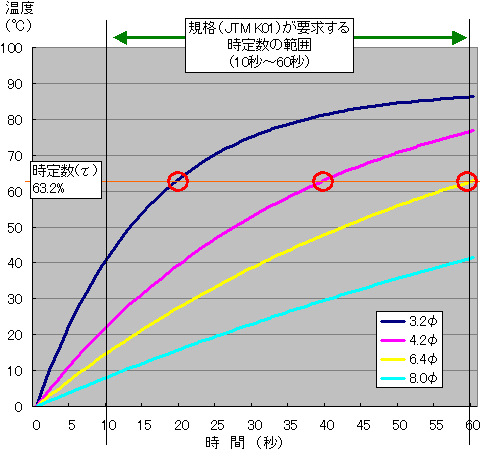

■ 温度センサの応答速度（時定数）のグラフ

■試験規格(JTM K01)に適合する温度センサは
　使用する温度センサは時定数が『10秒～60秒』のモノとしています。
　　（JTM K01：恒温恒湿槽の性能評価試験）
　なので、上記のグラフ○に示す通り『3.2mm、4.8mm、6.4mm』の
　いずれかを選択すれば良いことがわかります。
