No.5　温度試験槽の温度変動の実際（設定温度による温度のバラつき）

『業務に活（ツカ）える情報　No.5』

インキュベータ、恒温槽などの試験室装置の性能は、日々の「試験結果」に影響します。

●試験結果に影響を与える要因は

• ファンの回転ムラなどが増加し、風量が低下する。
• ヒーターが劣化し、温度が不安定になる。
• 温度センサーの経年変化により温度表示に誤差が生じる。

など

実際、インキュベータでは、こんなことが起こっている場合があります。

《実例》設定値による庫内温度の振る舞いの違い
～インキュベータ（同一型式）でのテスト結果より～
●対象設備
名称：インキュベータ

●測定条件
　測定箇所：9点（上下四隅と中央）
　内部負荷：無負荷
　設定値：23℃/32℃/43℃

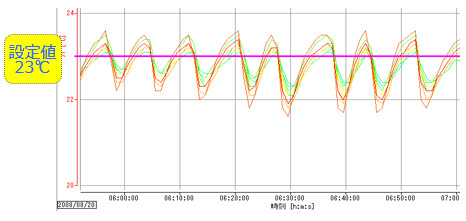

ケース1：測定箇所（９点）の温度が大きく変動している

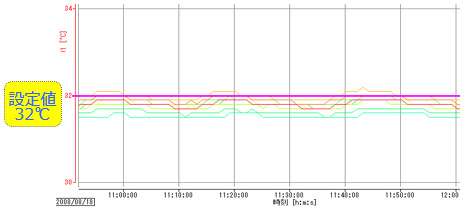

ケース２：設定値から一定の温度差で安定している

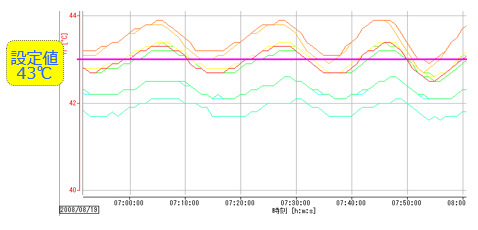

ケース３：９点の測定箇所が大きく変動し、設定値との温度差も大きい。

ケース１・２・３では、下記の様なことが発生してきます。

• 管理点の温度が庫内の代表温度になっていない
• インキュベータ内の分布温度は目的の温度から逸脱しているかもしれない
• 決め事（SOP等）に適した場所に設置していない
• メーカーの性能表示を満たしていない

等々

---
